Что обозначает разъем в телевизоре arc: особенности и преимущества

Полезные советы по подключению к телевизору без hdmi

• В некоторых случаях кабель HDMI бывает непросто подключить к телевизору лишь потому, что не хватает места. Но не надо спешить искать другое месторасположение для техники. Надо внимательнее изучить предложение переходников. Обязательно найдется тот, который легко подойдет в сложившейся ситуации.
• Иногда в тяжело доступных местах кабель установить достаточно сложно. В таком случае отличным решением будет переходник с левым или правым выходом. Аналогичным по принципу действия является адаптер с выходом вверх или вниз.
• Вертлюг представляет собой поворотный переходник, который способен оборачиваться на 360°. Шарнирное соединение обеспечивает целостность устройства и его работоспособность при работе под любым углом.

Преимущества ARC

Audio Return Channel — это реверсивный звуковой канал на HDMI-устройствах. Широко применяется для упрощения домашних систем развлечения. Главная суть работы технологии заключается в создании двухсторонней связи между телевизором и подключенным устройством для передачи звука. Удобство очевидно — отпадает необходимость подключения дополнительных звуковых проводов. Интерфейс для кабеля так и называется — HDMI ARC.

К основным функциям ARC относится организация CEC для одной удаленной команды. Так, при поддержке этой технологии на обоих устройствах, возможен будет контроль питания, громкости и других функций с пульта от телевизора. Это очень полезно при использовании игровых консолей, телевизионных приставок, проигрывателей Blue-Ray и т.д. При таком подключении передаваемый звук будет намного лучшего качества, чем при использовании стандартных звуковых кабелей.

Второй значимой функцией ARC является отправка сигналов к абоненту и от него, используя только кабель HDMI ARC. Это является удобной формой обмена данными без применения дополнительных проводов.

Большую популярность технология приобрела у пользователей звуковых панелей и платформ. Она позволяет подсоединять все устройства к телевизору и пустить звук к панели через интерфейс HDMI ARC. Так, ТВ является центром, а для управления необходим только один пульт.

При использовании аудио/видео ресивера ARC упрощает подключение кабелей. В типичной ситуации инсталляции звука, когда он идет непосредственно на ресивер от разных источников, любой звуковой сигнал, исходящий от ТВ, должен добраться до приемника. Например, в качестве смарт-устройства выбран телевизор. Звук из Netflix, Fox и т.п. будет идти только из него, если иначе он не может пойти на приемник. Раньше для решения этого вопроса нужен был другой кабель (оптический цифровой). HDMI ARC же позволяет отправлять звук обратно к приемнику через кабель, соединяющий два девайса.

Такой способ подключения хорошо подходит при необходимости использования звуковых возможностей DTS и Dolby звука в Blue-Ray, DVD и играх. Практически всегда подсоединения устройств к ТВ напрямую делает звук двухканальным, а также может уменьшиться частота дискретизации. Эксплуатация приемника в данном случае сохраняет оригинальный сигнал высокого качества, гарантируя наилучшие впечатления.

В случае отсутствия аудио/видео приемника можно использовать звуковую панель, включающую в себя второй интерфейс HDMI. Это обеспечивает прямое подключение к устройству для сохранения качества звучания. При подключении панели к ТВ через ARC будет такой же эффект взаимообмена аудио и видео информации по одному каналу.

HDMI DVI

Данное подключение HDMI in2 (DVI) предназначено для подключения к телевизору компьютера, а проще сказать использовать в качестве монитора телевизор. Особенностью данного подключения есть то что по DVI звук не передаётся. В HDMI стандарта 1.4, 2.0 передача звука реализована. Порт HDMI поддерживает передачу звука, но порт DVI на компьютере не поддерживает. HDMI DVI обыкновенный порт, надпись только в качестве помощи при подключении. К этому порту можно подключать любое устройство.

Компонентный интерфейс=”subtitle”>

По мере развития видеоиндустрии повысились требования к качеству сигнала. Избалованный пользователь готов платить за картинку высокого качества. Так почему бы не предоставить ему желаемое? Интерфейс, в котором данные о цветности и яркости передаются каждый по своему каналу, не смешиваясь между собой, называется компонентным. Он выполнен аналогично 3х-жильному «композиту» с одним каналом для видео и двумя для стереозвука с разъемами RCA, но в «компоненте» по всем 3 каналам передается информация о видео. Для передачи аудиосигнала можно купить отдельный кабель или взять компонентный из 5 жил: 3 для видео, 2 для аудио.

В компонентном интерфейсе разделена яркость и цветность красного, синего. Разъемы имеют синюю, красную и зеленую маркировку соответственно. Несмотря на наличие зеленого «тюльпана» данные о цветности зеленого не передаются. По нему передаются данные о яркости. Цветность зеленого рассчитывается на принимающем устройстве по определенному алгоритму. В основе этих вычислений лежат данные об общей яркости и цветности синего и красного.

Выделение отдельной линии для яркости понадобилось для воспроизведения развивающегося цветного телевидения на старых черно-белых телевизорах. В компонентном кабеле смазывание картинки не возникает, так как тут отсутствует смешивание (мультиплексирование).

Остаются незначительные потери при передаче сигнала на его естественное затухание, в зависимости от длины и материалов проводника. Сильное затухание выражается в ухудшении яркости картинки на экране. Эти потери могут быть рассчитаны при помощи таблицы специальных коэффициентов, которая поможет подобрать максимальную длину кабеля между устройствами.

Как выглядит

Внешний вид HDMI гнезда напоминает USB-разъём. Единственным отличием являются скошенные углы. Некоторые части разъёма могут быть окрашены в цвет металла либо золота, что никак не повлияет на свойства интерфейса. Такая окраска – просто очередная прихоть изготовителей (чтобы как-то отличаться).

Для пользования HDMI не нужно иметь специальных знаний. Всё, что нужно пользователю – это:

• Сам кабель;
• Передающая аппаратура;
• Аналогичный разъём на мониторе (телевизоре).

Один конец кабеля нужно вставить в разъём передатчика, другой – в приёмник. После введения в меню приёмника требуемых настроек можно начинать работу.

Существует разновидностей кабелей для передачи HDMI сигнала:

• Стандартный кабель (Тип А);
• Мини-кабель (Тип B). Предназначен для подключения мобильных устройств к компьютеру;
• Микро-кабель (Тип C). Также предназначен для подключения мобильных устройств к компьютеру.

Устройство HDMI кабеля является несколько необычным (если сравнить его с другими видами кабельной продукции). Передача информации осуществляется по предназначенным для связи переплетающимися проводами, некоторые из которых передают служебную информацию и подают питание. Все провода обёрнуты сделанным из меди материалом, экраном из алюминия и оболочкой из полипропилена. Всё это оборачивает специальная устойчивая к механическим воздействиям оболочка.

Этот кабель способен превратить телевизор мультимедийный центр. Кстати, с помощью HDMI кабеля можно контролировать работу всех подключённых к телевизору устройств посредством одного только пульта ДУ. Ведутся разработки, дающие возможность управления мультимедийными устройствами, используя компьютер. При упоминании о ПК следует сказать, что современные HD мониторы для вывода отличного качества изображения на экран также используют HDMI кабели.

При желании превратить тв в мультимедиа-центр с множеством возможностей необходимо приобрести специальную Smart-приставку, посредством которой будет возможен просмотр платных телеканалов в цифровом режиме. Помимо вышеописанной приставки можно использовать обычные ресиверы с HDMI гнездом, способные работать по стандартам DVB-T2, DVB-C, DVB-S.

Поддержка форматов звука ARC и EARC

Function	HDMI-ARC	HDMI-eARC
Cable Used	HDMI	HDMI with Ethernet
StereoSupport	Yes	Yes
Compressed 5.1	Yes	Yes
Uncompressed 5.1	No	Yes
Uncompressed 7.1	No	Yes
High Bitrate & object based up to 192 kHz, 24 bit (Dolby Atmos, DTS)	No	Yes
Maximum Audio Bandwidth	1 Mbit/s	37Mbit/s
Discovery	CEC	eARC data channel
eARC Capability	CEC	eARC data channel
Lip Sync Correction	Optional	Mandatory
TV Mutes &Controls Volume	Yes	Yes
Powering TV Powers Adio Device	Yes	Yes
ARC Fallback	No	Yes

В новом стандарте HDMI 2.1 появилось новое обозначение обратного звукового канала eARC. В чём отличие eARC, увеличена пропускная возможность порта HDMI и обратно стало возможным передавать не только звук 7.1 но и звук формата Dolby и DTS.

Примечание для поддержки всех функций стандарта HDMI 2.1 необходимо новый кабель стандарта 2.1

Как подключить кабель

Само подключение акустики к телевизору, другой техники через оптический вход не должно вызвать сложностей, но существует ряд моментов.

Прямое подключение через разъем

Коммуникационный оптический порт, как правило, закрыт защитной крышкой, которая исключает попадание пыли. Достаточно слегка нажать на неё коннектором, и она откроется, осуществив подключение. Если сигнал не пошёл, стоит проверить в настройках активные аудиовыходы, а также уровень громкости на подключённых устройствах.

Подключение через приставку или конвертер

Коаксиальный вход

Часто система домашнего кинотеатра собиралась поэтапно, в разные годы. Встречаются ситуации, когда у ресивера нет оптического входа.

В таком случае, чтобы добиться идеального звучания, используя оптоволокно, потребуется покупка специальной приставки, позволяющей осуществить подключение через оптику.

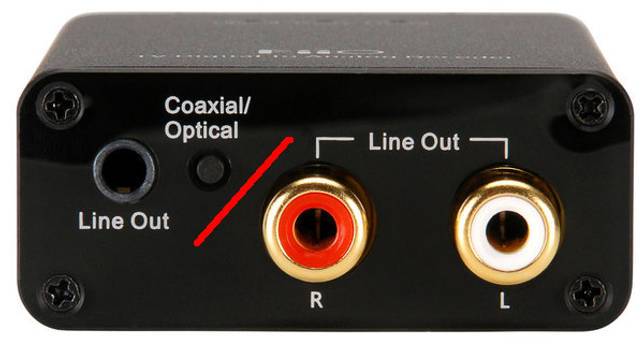

В такой приставке присутствует два разъёма для оптического и коаксиального кабеля. Для подключения системы следует:

• вставить оптоволокно в выход телевизора, другого устройства;
• соединить кабель с разъёмом на приставке;
• через коаксиальный вход подключить аудиосистему.

Продвинутым считается использование активного конвертера, превращающего цифровой сигнал формата 5.1 в аналоговый. Такой переходник обеспечивает ряд дополнительных опций, например, подключение других типов кабелей, наушников, игровой консоли.

Параметры оптического кабеля для качественного соединения

Оптимально, если сердечник стеклянный или кремнеземной

Чтобы соединить источник звука и акустическую систему, сохранив при этом высокое качество звука, требуется соблюсти следующие правила:

• некоторые специалисты заявляют, что не допускается использование оптического провода длиной свыше 10 метров, считая, что расстояние между устройствами не должно превышать 5 метров. На практике оптика обладает большой дальностью действия без потери силы сигнала. Некоторые производители выпускают шнуры длиной до 30 метров;
• длина кабеля должна быть с запасом. Из-за толщины его не получится согнуть.
• чем толще кабель, тем лучше изоляция и эксплуатационные характеристики. Толстый провод прослужит дольше;
• провода премиум-сегмента оснащаются нейлоновой обмоткой, что положительно влияет на качество передачи сигнала, защищает от механических повреждений;
• важен тип сердечника. Оптимально, если он стеклянный или кремнеземной. Такие решения намного эффективней пластиковых, с лучшей проводимостью сигнала;
• пропускная способность хорошего оптоволокна – от 9 до 11 МГЦ. Только такой показатель обеспечит потребности многоканальной акустикой с большой частотой дискретизации.

Наличие оптического входа говорит о возможности создать акустическую систему с кристально-чистым звуком. При этом, для организации потребуется покупка шнуров, а иногда и дополнительного оборудования. При покупке расходников, организации подключения стоит соблюдать ряд правил, без которых не получиться добиться звука уровня HI-end.

Расстояние до телевизора в зависимости от диагонали — как правильно выбрать

HDR10 и Dolby Vision — что это такое и что лучше

Создание и настройка DLNA-сервера в Windows 7

Как изображение с компьютера вывести на телевизор — лучшие способы

Конкретные порты для конкретных функций

Когда речь заходит о выборе порта HDMI для использования для какого-либо устройства, нужно иметь в виду лишь несколько простых вещей. Прежде всего, когда вы сомневаетесь, всегда обращайтесь к руководству вашего устройства. Вы можете не только обнаружить, что общий порт «HDMI 2» имеет дополнительные функции, но также узнаете, что вам нужно изменить настройку где-нибудь в меню настроек телевизора, чтобы включить его.

Второе, что нужно иметь в виду, это то, что для более старых устройств HDMI, таких как ваш старый проигрыватель Blu-ray или кабельный ящик, любой порт HDMI будет работать благодаря обратной совместимости, но некоторые порты предлагают дополнительные функции, которые мы рассмотрим в следующем раздел.

Наконец, в то время как любой порт справится с обслуживанием старых устройств с поддержкой HDMI, вы должны быть абсолютно уверены, что используете лучший порт на своем HDTV, если у вас новое устройство, способное к вводу 4K. Если вы подключите новое устройство к старому порту, то много потеряете в качестве изображения.

Что означает технология HDMI для потребителей?

Хотя многие из нас используют кабели HDMI, немногие из нас действительно осознают универсальность этой технологии. Мультимедийный интерфейс высокой четкости (High Definition Multimedia Interface), или технология HDMI, появился в 2004 году. HDMI 2.0 дал потребителям увеличенную скорость 4K Ultra HD, улучшив возможности при использовании одного кабеля. (Для ясности, HDMI 1.4 действительно включает технологию 4K. Однако он ограничивает его 8-битным цветом и поддерживает разрешение только до 30 кадров в секунду. Однако HDMI 2.0 поддерживает 12-битный цвет и до 60 кадров в секунду. .) Постоянно развивающаяся технология HDMI продолжает передавать эффективный, качественный видео- и аудиосигнал между различными бытовыми электронными устройствами.

В 2017 году был анонсирован HDMI 2.1. HDMI 2.1 будет способен передавать еще более быстрые сигналы 4K (до 120 кадров в секунду), 8K (до 60 кадров в секунду) и даже 10K со скоростью, никогда ранее не поддерживаемой. Что это значит для потребителя? Это означает, что передача сигналов будет быстрее и четче независимо от огромной полосы пропускания, необходимой для их ретрансляции.

Но HDMI можно использовать не только для передачи сигналов между телевизором и плеером Blu-ray или PS4. Кабели HDMI передают информацию «рукопожатия». (Это относится к информации, относящейся к данным защиты от копирования, типам компонентов и возможным возможностям и ограничениям.) HDMI также разработан для поддержки систем управления бытовой электроникой (CEC), которые позволяют одному пульту дистанционного управления управлять до 15 устройствами. Тем не менее, сегодня при наличии множества производителей бытовой электроники CEC не всегда возможен. Здесь на помощь приходит HDMI ARC.

HDMI MHL

Подключение HDMI in4 (MHL) mobile high-definition link, предназначено для подключения к телевизору смартфона и просмотра на телевизоре фотографий или видео прямо со смартфона. Данное подключение было реализовано для стыка HDMI телевизора и USB смартфона. Функция работает при поддержке телевизором и смартфоном подключения MHL, в этом случае для передачи видео необходим пассивный кабель и при этом возможно управлять смартфоном с помощью дистанционки от телевизора. Если например HDMI в телевизоре не поддерживает MHL то смартфон также можно подключить но надо использовать активный адаптер с внешним питанием, в этом случае видео смотреть можно, но нельзя управлять смартфоном дистанционкой от телевизора.

Подключение MHL позволяет подключать телефон к телевизору без дополнительного программного обеспечения. HDMI MHL имеет дополнительный контроллер который производит преобразование сигнала с USB телефона в HDMI и наоборот.

Отличие компонентного YPbPr от YCbCr=”subtitle”>

Сам компонентный разъем на устройствах может иметь 2 обозначения: YPbPr или YCbCr. По каналу, обозначаемому Y, передается сигнал уровня яркости. По каналу с обозначением b (blue) передается сигнал разности между яркостью и синим, а по каналу r (red) — сигнал разности между яркостью и красным цветом. Буквы P и С обозначают различные алгоритмы записи и считывания информации о цветовом пространстве изображения (последовательность и очередность кодирования). Разница между этими обозначениями заключается в типах формирования видео на экране. Их всего два: чересстрочная (i– interlaced, «интерлейс») и как альтернатива, прогрессивная развертки. При интерлейсе каждый кадр видео формируется из 2 «полукадров», напоминающих жалюзи. В первом полукадре проходит сигнал для «четных» строк изображения, во втором для «нечетных».

Это позволяет при одной и той же пропускной способности канала увеличить частоту изображения в 2 раза, по сравнению с прогрессивной разверткой.

При прогрессивной (p — progpessive) развертке каждый кадр передается целиком, построчно. Это убирает эффекты искажения. Пропадает «гребенка» при просмотре динамичных сцен. Нет половины строк, ожидающих обновления, но необходима удвоенная пропускная способность канала. Интерфейс YPbPr компонентного разъема означает, что это порт «универсал». Он поддерживает и прогрессивную, и интерлейс развертки.

Маркировка YCbCr говорит о том, что разъем поддерживает только чересстрочную развертку

На это стоит обратить особое внимание при подборе компонентов домашнего кинотеатра или при подключении видеокамеры к монитору/телевизору. В этом случае во время воспроизведения видео с неподдерживаемым типом развертки могут возникнуть искажения, а иногда просмотр вообще будет невозможен

Так что же лучше?=”subtitle”>

При выборе компонентов аппаратуры следует основное внимание уделить «языку» (интерфейсу), на котором принимающие и передающие устройства будут «общаться» между собой. Он должен быть одинаков или полностью поддерживать возможности разъема сопрягаемого устройства

Воспроизведение прогрессивного видео на интерлейсе будет с искажениями. Видео с чересстрочным типом развертки на приемнике с YPbPr интерфейсом будет выглядеть безукоризненно.

В споре компонентного и композитного интерфейсов несомненно лучше «не складывать все цвета в одну корзину» и выбрать YPbPr-компонент. Хотя с победным наступлением эры 4К оба эти интерфейса рано или поздно канут в лету, так как через «колокольчики» RCA максимум возможна передача сигнала только в HD-разрешении.

Разъемы будущего

Новые технологии в ПК приходят быстрее, чем в телевизоры. В этом разделе мы рассмотрим два супер современных и функционально заряженных разъема, которых пока нет в ТВ, но имеют большое будущее.

USB-C

USB 3.1, USB-C, Type-C является новой версией USB. Он получил маркировку 3.1, что значит «старшее поколение» и отличается внешним видом – не нужно смотреть, какой стороной вставлять штекер. Он обеспечивает более высокую скорость соединения. Данный разъем еще не используется в телевизорах, но в ближайшие пару лет можно ждать повсеместный переход на него вместо обычного USB.

Thunderbolt 3

Выход является совместимым с USB-C, то есть он выглядит аналогично, но имеет ряд преимуществ. Он является входом/выходом, обеспечивает самую высокую скорость передачи данных (до 40 Гбит/с), высокое качество видео (5K) и аудио сигнала, и при всем этом способен питать технику (до 100 Вт). Фактически, одним кабелем через Thunderbolt 3 можно передать картинку, звук и запитать устройство. При этом техника может быть подключена последовательно через один вход – например, от ПК подключается к монитор, а к нему еще один монитор. Оба экрана при этом могут не подключаться дополнительно к электрической сети.

Данный тип соединения появился недавно. Он был разработан компанией Intel. В настоящий момент распространяется в ПК, мониторах и ноутбуках, но в обозримом будущем станет логичной заменой HDMI и USB разъемам, поэтому следует ждать его появления и в телевизорах.

HDMI ARC в телевизорах это …

Это значит, что можно использовать один кабель для видео и для аудио от телевизора, или от подключённой игровой консоли, и использовать телевизор для переключения. Новый же стандарт eARC улучшает возврат аудио несколькими ключевыми способами. Ниже мы рассмотрим основные отличия ARC от eARC.

На самом деле многие люди не нуждаются в ARC. Если вы слушаете звук только через динамики телевизора и не имеете ресивера или звуковой панели, то эта функция излишняя. Если же у вас есть звуковая панель или относительно свежий ресивер с HDMI, возможно, у него есть и ARC. Вот как это работает.

Принцип работы

Слева – традиционное подключение без ARC cable. Требуется один кабель HDMI от плеера к аудиосистеме, и другой для отправки видео на телевизор. Третий кабель – оптический для отправки аудиосигнала телевизора обратно в аудиосистему. При использовании ARC кабель HDMI, подключённый к телевизору, может сам отправлять аудиосигнал телевизора обратно в аудиосистему (рисунок справа). Улица с двусторонним движением, если хотите.

Есть ли у вас ARC? Проверьте разъёмы HDMI на задней панели телевизора, звуковой панели или ресивера на наличие ARC или eARC. Если порт HDMI имеет ARC (eARC), он должен быть помечен как таковой. Для того, чтобы воспользоваться функцией ARC и телевизор, и звуковая панель / ресивер должны иметь ARC.

Подключение

Большинство кабелей HDMI должны работать с ARC. Подключите один конец кабеля HDMI к входу HDMI на телевизоре с поддержкой ARC, а другой – к выходу с поддержкой ARC на звуковой панели или ресивере. Существует два основных способа подключения системы с использованием ARC. Предположим, что у вас есть телевизор, ресивер или саундбар, проигрыватель Blu-ray и игровая приставка (Xbox / PS4).

Вариант 1

Подключите проигрыватель Blu-ray и игровую приставку к телевизору, затем подключите один кабель HDMI от телевизора к звуковой панели. Телевизор становится центральным звеном вашей развлекательной системы. Такая настройка позволяет вам использовать пульт ДУ телевизора для переключения между проигрывателем Blu-ray и игровой приставкой.

Вдобавок в большинстве случаев можно использовать пульт телевизора для управления громкостью системы. Потенциальным недостатком этой настройки является то, что вы не сможете получить объёмный звук 5.1. Это становится ещё большей проблемой при использовании ресивера вместо звуковой панели. Подробнее мы обсудим это ниже.

Вариант 2

Подключите проигрыватель Blu-ray и игровую приставку к ресиверу / саундбару, а затем HDMI кабелем телевизор и ресивер / саундбар. Некоторые бюджетные саундбары могут не иметь достаточного количества входов HDMI для всех источников, в этом случае придётся использовать вариант настройки 1.

При такой настройке центральным звеном развлекательной системы становится ресивер / звуковая панель. Можно переключаться между источниками и регулировать громкость с помощью пульта ДУ ресивера / звуковой панели. А пульт телевизора используется только для вкл / выкл телевизора и переключения каналов/ приложений.

Длина и толщина

Длина HDMI-кабеля может быть различной, она варьируется в диапазоне от 0,75 до 10 м. Если применять определенные усилители, то его протяженность без потери качества передаваемого цифрового сигнала может достигать и 35 м. Более длинные шнуры применять нецелесообразно, так как в этом случае при передаче коннекта могут появляться искажения или затухания цифрового сигнала, что негативно сказывается на качестве транслируемого звука или изображения.

Получить качественный коннект и высокую скорость его передачи без сопутствующих электромагнитных помех можно при помощи HDMI-кабеля, который сделан с применением дорогостоящего материала – бескислородной меди. Чем толще жила из меди внутри такого шнура, тем выше его качество, поэтому толщина и длина HDMI-кабеля играет важную роль при передаче цифровых сигналов. Кроме того, наблюдения показали, что качество передачи начинает ухудшаться, если длина шнура превышает 15 метров.

Таким образом, при подборе HDMI-кабеля важно учитывать его свойства и материалы, из которого он сделан. Если предстоит передавать небольшой объем контента, например, на телевизор со спутникового ресивера, подойдет недорогой шнур

Назначение

Одним из многочисленных достоинств кабеля HDMI является его универсальность – чтобы подключить 2 устройства друг к другу, нужен только 1 разъем. Действие провода основано на том, что у него есть функция возвратного цифрового сигнала, поэтому, используя современную технологию разъемов HDMI ARC, можно на любом классическом ТВ-приемнике получить качественное изображение и чистый звук без посторонних электромагнитных помех.

Применение провода HDMI даст вам возможность посмотреть фотографии с большим разрешением на экране телевизора. Подключить игровую приставку и играть, используя телевизионный экран. Посмотреть фильм, передаваемый из сети Интернет через ноутбук, выведенный на большой экран ТВ. Практически любое устройство можно применять для подключения к телевизору и использовать его экран как большой монитор. В случае, если вам нужно создать свой домашний кинотеатр, но у телевизора нет технологий Smart-TV, одного только HDMI-кабеля будет недостаточно, потребуется покупать плату или приставку, обладающую этими недостающими характеристиками.

Использование HDMI-технологий позволяет осуществлять передачу между мультимедийными устройствами всех видов файлов, при этом вам не потребуется для этих целей масса различных проводов, сложность подключения которых может омрачить все желание просмотра контента на экране телевизора. Такая технология значительно экономит время на подключение и позволяет быстро собрать и разобрать связку между устройствами.

Подобная универсальность не может не радовать и значительно облегчает задачу при подключении мультимедийных устройств. Кроме того, чтобы управлять устройством HDMI ARC, потребуется оперировать двумя кнопками пульта.

Что это такое?

Под аббревиатурой H. D. M. I. скрывается понятие медиаинтерфейса высокой четкости. Это не просто способ соединения разных приборов. Этот интерфейс является полноценным технологическим стандартом, созданным для улучшения передачи сигналов видео- и аудиоформатов высокого качества без необходимости их сжатия.

ARC, в свою очередь, обозначает обратный аудиоканал. Создание этой технологии позволило упростить медийные системы. ARC подразумевает использование одного соединения HDMI для передачи аудиосигналов между различными устройствами.

HDMI ARC в телевизорах стал появляться после 2002 года. Он быстро распространился и практически сразу стал внедряться в модели из разных бюджетных категорий. С его помощью пользователь может сэкономить место за счет сокращения количества кабелей, которые участвуют в соединении. Ведь здесь нужен лишь один провод для передачи видео- и аудиосигналов.

При таких особенностях пользователь получает высокое качество картинки и звука. Разрешение изображения составляет около 1080 пикселей. Аудиосигнал при таком входе обеспечивает 8 каналов, частота при этом составляет 182 килогерца. Таких показателей вполне хватает для высоких требований, которые диктуются стандартами современного медиаконтента.

HDMI ARC характеризуется рядом особенностей:

• высокая пропускающая способность;
• достаточная длина кабеля (стандарт составляет 10 метров, но встречаются экземпляры с длиной до 35 метров);
• поддержка стандартов CEC и AV. link;
• совместимость с интерфейсом DVI;
• наличие различных переходников, которые делают возможным подключение техники без такого разъема.

Народные умельцы научились создавать защиту от помех за счет установки на кабель колец.

Коннектор HDMI ARC представлен в трех разновидностях:

• Type A является стандартным вариантом, который используется в телевизорах;
• Type C — это мини–разъем, встречается в Android Box и лэптопах;
• Type D — микроконнектор, которым оснащаются смартфоны.

Варианты использования кабелей RCA

Доступно множество различных кабелей RCA, которые содержат ряд разъемов: классический красно-белый кабель RCA, композитные кабели RCA с видеоканалом и компонентные кабели RCA с тремя разными кабелями для видеоканала.

Возможно, вы видели нашу соответствующую статью о том, как подключить звуковую панель к телевизору без HDMI или оптического кабеля, и, как в этом случае, кабели RCA станут вашим вариантом, особенно со старым оборудованием.

Базовые аудиокабели RCA

Базовый аудиокабель RCA включает в себя два разъема: красный кабель и белый кабель. Этот тип кабеля RCA передает только звук, поэтому он подойдет для подключения вашего телевизора и ресивера через разъемы RCA. Вам просто нужно сопоставить красный и белый кабели с красным и белым разъемами.

Вы найдете базовый аудиокабель RCA менее чем за 10 долларов в любом магазине, где продаются технические товары.

Композитные видеокабели

До того, как кабели HDMI пришли на смену, композитные кабели RCA обычно использовались для той же цели – для подключения аудио и видео от компонента к компоненту. У них есть классические красные, белые и желтые соединительные кабели.

Композитный видеокабель имеет желтый разъем RCA, а также белый и красный аналоговый аудиоразъем RCA. Он называется композитным видеокабелем, потому что для подключения видео нужен только один кабель: желтый кабель. Композитные видеокабели также легко доступны в любом магазине, где продаются технические товары. Такие кабели, как композитные видеокабели Cmple, доступны на Amazon разной длины.

Компонентные видеокабели

В компонентном видеокабеле для передачи видеосигнала используется несколько каналов разъемов / кабелей, а не только один, как в композитном видеокабеле. Для передачи видео используются три кабеля: зеленый, синий и красный.

Вы можете купить компонентный видеокабель только с этими тремя кабелями в комплекте, или вы можете купить кабель с 5 компонентами RCA, включая два аудиоразъема: красный и белый кабели. Для передачи звука с телевизора на приемник вам понадобится компонентный видеокабель 5 RCA.
