Правила и нюансы монтажа
Казалось бы, монтаж розетки в комнате довольно простое задание, с которым справится каждый мужчина. Однако и эта задача имеет множество разных нюансов и правил. Придерживаясь которые вы обезопасите себя от неприятностей. Способ установки розетки всегда одинаковый . Он выполняется в несколько этапов:
- Подготовка и прокладка кабеля.
- Вырез ниши под розетку.
- Монтаж корпуса «подрозетника».
- Подключение контактов.
- Установка декоративной крышки
Начать монтаж, рекомендуется с выбора нужной схемы прокладки. В условиях ремонта, это даст возможность в любую секунду добавить еще одну розетку. Это очень удобно, ведь потом не нужно ломать голову от куда бы провести дополнительную запитку.
Рекомендуется все мысли записывать на бумаге, виде схемы, или отмечать прямо на стене с помощью специального строительного карандаша. Если же вы делаете это в первый раз, внимательно следуйте пунктам пошаговой инструкции установки для розетки.
Степень защиты
При выборе комбинированных блоков учитывается степень защиты от сырости, проникновения предметов с размером 50 мм и меньше. Маркируется буками «IP» и парой цифр. Обозначения показаны в таблицах:
| степень защиты от пыли и предметов | Размер предметов (мм), которые не попадут в блок выключателей |
| отсутствует | |
| 1 | >50 |
| 2 | >12 |
| 3 | >2,5 |
| 4 | >1 |
| 5 | мелкие частицы и пыль |
| 6 | пыль в устройство не проникнет вообще |
| степень защиты от сырости | описание защиты |
| отсутствует | |
| 1 | падающие сверху капли |
| 2 | капли, которые падают как сверху, так и под углом 15° |
| 3 | брызги, попадающие под углом 60 °, дождь |
| 4 | брызги, падающие с разных углов |
| 5 | водная струя |
| 6 | мощная водная струя |
| 7 | недолгое погружение под воду |
| 8 | длительное подводное погружение |
Для жилого помещения подойдет изделие со степенью защиты IP 20, для ванной комнаты — IP 45. Если комбинированный розеточный блок находится на улице, то степень защиты должна быть IP 65.
Правила техники безопасности при установке
Все работы необходимо выполнять в соответствии с основными правилами техники безопасности. Это позволит избежать повреждений устройства и несчастных случаев
Важно соблюсти следующие требования:
- Перед выполнением работ отключение электричества в помещении и разрыв цепи обязательны.
- Пользоваться можно только специализированными приборами и инструментами с каучуковой или пластмассовой изоляцией.
- Электропровод должен быть соответствующей длины. Применять слишком длинный небезопасно.
- При необходимости соединения проводов лучшим вариантом крепления является спайка.
Следует избегать покупки дешевых изделий.
Использование шлейфа при монтаже может снизить безопасность установки.
Важно отследить состояние изоляции и при необходимости использовать пластиковые трубки для проводов.
Провода и розетка должны соответствовать имеющейся мощности.
Таким образом, для того, чтобы качественно и быстро осуществить монтаж тройной розетки, необходимо правильно подбирать механизмы и материалы, а также обеспечивать максимальную безопасность во время работы. При этом лучший вариант установки – три розетки со своими подрозетниками, скрепленными сплошной рамкой.

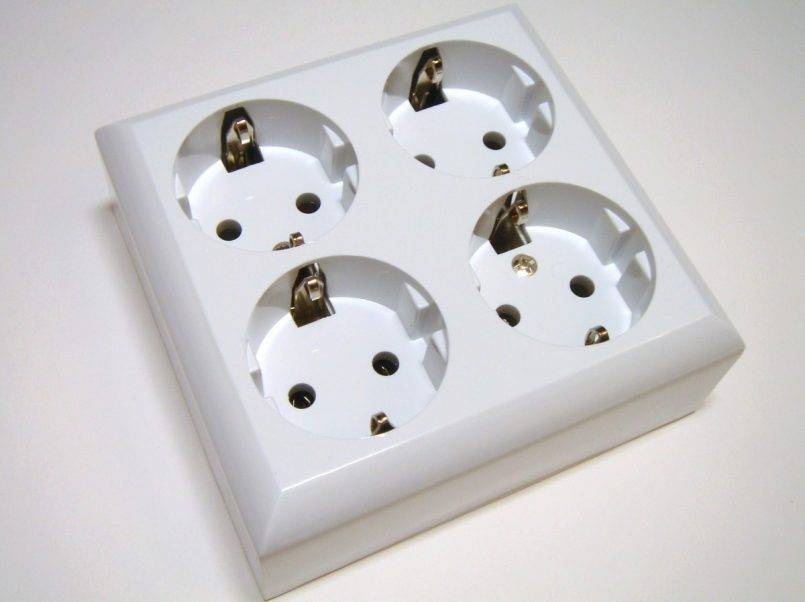

В наши дни обширное распространение получили блоки розеток. Это устройство включает в себя несколько разъемов для подключения к сети. Раньше были популярны блоки из 2х разъемов, а вот сейчас уже набрали популярность блоки с количеством более 2х разъемов. Такие блоки в основном популярны в тех местах, где необходимо подключение больше 2х приборов одновременно. Ниже мы выясним, какие способы подключения, какие тонкости подключения блоков и рассмотрим блоки розеток подробней.
Монтаж розетки с заземляющим проводом
Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.
Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:
- Обесточить квартиру.
- Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
- Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
- Проверить правильность работы заземления индикаторной отверткой.
Наиболее часто допускаемые ошибки при монтаже
Во время установки блока розеток могут быть допущены следующие ошибки способные повлиять на внешнюю привлекательность или работоспособность изделия:
- Использование для соединения с алюминиевым проводом через скрутку проводника с медной жилой. Подобная ошибка может привести к нарушению контакта из-за окисления и прекращению работы изделия. Жилы соединяемых токоведущих проводов должны быть либо из одного металла, либо соединяться через клеммник
- Использование плоского провода с однослойной изоляцией и замуровывание его в стене без помещения в пластиковую или гофрированную трубку. Ранее такой метод разрешался, но в настоящее время рекомендуется применение дополнительной защитной оболочки
- Применение для изготовления перемычек проводов разного сечения. Это нельзя назвать грубой ошибкой, но для этих целей рекомендуется применять жилу с площадью сечения равной сечению электропроводки
- Подключение RE проводника шлейфовым способом, то есть с помощью перемычек между розетками. Как указывалось выше, такой способ считается нарушением ПУЭ
- Оставление слишком длинных концов провода при вводе в подрозетник или распределительную коробку. Для комфортной работы, концы провода должны составлять 12-15см. В противном случае могут возникнуть проблемы с его укладкой при завершении монтажа
- Устройство счалок или скруток провода в кабель-канале или штробе. Все контакты и соединения должны выполняться только в электрических монтажных коробках (распределительных или розеточных). Это облегчает ремонт и ревизию электрических сетей.
Избегая перечисленных ошибок, пользователь сможет самостоятельно смонтировать блок розеток и пользоваться им на протяжении длительного времени. статью: → «Как правильно установить и подключить розетку? Схемы подключения».
Монтаж в высокопрочном бетоне с арматурой
Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу. Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.
После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.
Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:
переключить перфоратор на режим отбойника и выбить ее зубилом. Правда это здорово может способствовать появлению новых трещин в штукатурке. Снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться)
Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.
Пылесосом удаляете весь мусор и пыль.

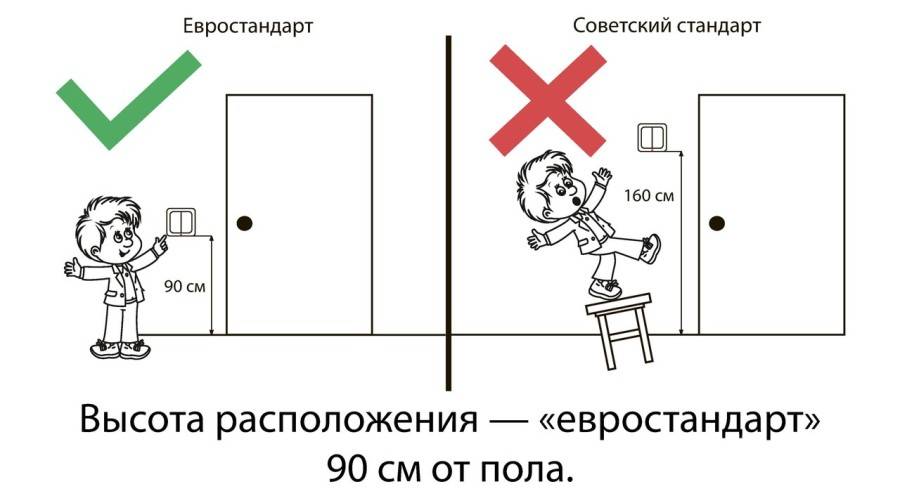

Высота установки выключателей
Расположение выключателя на стене определяется, в первую очередь, удобством его использования. Выключатель должен располагаться вблизи входной двери комнаты, чтобы его легко можно было найти даже в темноте.
В советское время выключатели располагались чуть высоте плеча и немного выше. Такая высота считалась приемлемой, хотя определялась скорее вопросом экономии длины силового провода. На самом деле, такая высота расположения выключателя не очень удобна в семьях с детьми. В настоящее время высота установки выключателя рекомендуется 80 – 90 см от уровня пола, что соответствует расположению опущенной кисти руки. Впрочем, высота установки выключателя никак не регламентируется и определяется лишь вопросом удобства.
Единственным исключением по требованию к высоте монтажа является установка автоматического выключателя с датчиком движения. Для лучшего срабатывания датчиков лучше всё же монтировать его на высоте 170 – 180 см. Кроме того, чтобы датчик всегда вовремя и хорошо срабатывал, нужно избегать установки такого выключателя вблизи углов, крупной мебели, в нишах и других местах, которые могут вмешаться в правильность его работы.
Монтаж ответвлений в подрозетнике
Скрытая проводка в гипсокартонных конструкциях

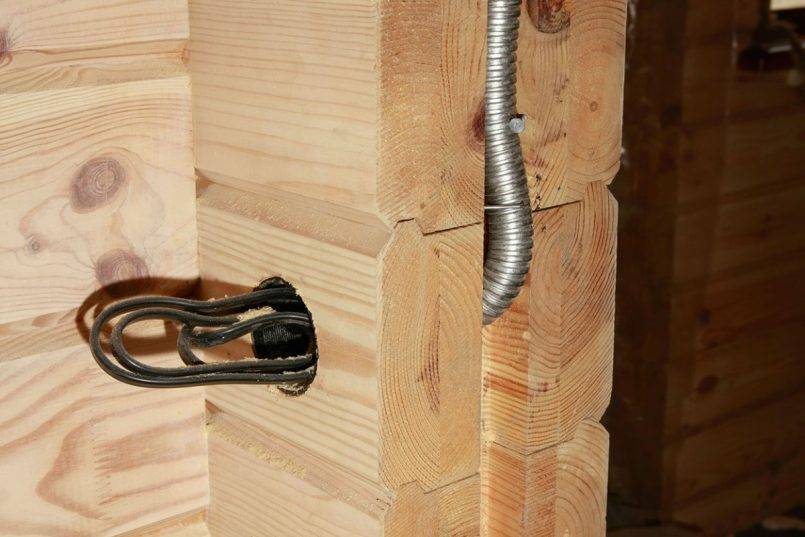

Проводка может пролегать внутри стен или по их поверхности. Первый вариант прост в исполнении, но проигрывает по эстетике. Скрытая проводка предусматривает отделку стен после монтажа. Однако когда возникает необходимость ремонта электросети, приходится разрушать стены.
Подсоединение устройств к силовому кабелю должно быть безопасным и надежным. Каждая розетка должна иметь корпус для защиты от электрического тока. Навесные имеют собственную коробку. Для установки встроенных используют подрозетники. Они выполнены из диэлектрических материалов, надежно фиксируют устройство в стене, предотвращают попадание влаги и пожаробезопасны.
Схема подключения розеток шлейфом
Заземление устанавливают в каждом подрозетнике, для укладки проводов места достаточно. Этот способ считается надежным и гарантирует защиту. Он незаменим при необходимости дополнительной установки нескольких розеток. Исключает проведение масштабных работ. Используют его при небольших нагрузках в квартире или доме, в обычных условиях.
Крепление наружных розеток
Принцип установки наружной розетки очень простой и требует минимальных усилий. Такой вид подключения потребителей применяется в основном в помещениях с наружной проводкой, в помещениях, конструкции которых сделаны из легковоспламеняющихся материалов (например, деревянных постройках).
Конечно, при применении наружной проводки и наружных средств подключения потребителей, ухудшается эстетичный вид помещения – все провода на виду. Но, с другой стороны, когда стоит выбор между эстетичным видом и безопасностью жизни – однозначно выбирается безопасность. Благодаря тому, что все элементы электропроводки видно — легко определяется проблемное место. Например, при плохом контакте вы сразу увидите места оплавления корпуса, изменение цвета корпуса и появление дыма.
Установка наружной розетки производиться следующим образом.
разбираем корпус;
Откручиваем крепежные болты и снимаем верхнюю крышку.
при помощи шурупов прикручиваем основание к нашей поверхности (например, к стене);
Если конструкция крепиться к легковоспламеняющемуся материалу (например, дереву), желательно под основание проложить негорючий материал (паронит, гипсолит). Это дополнительная прослойка создаст барьер между легковоспламеняющимся материалом и розеткой и предотвратит возгорание.
- подключаем провода электросети (об этом подробнее в п.3 «Подключение розеток к электрической сети»).
- прикручиваем крышку к корпусу и полностью собираем розетку.
Особенности установки розетки в кирпичную стену
Кирпичная кладка имеет свои особенности. Часто в старых домах толщина штукатурки позволяет укладывать проводку прямо в ней
Но штробить штукатурку нужно очень осторожно, поскольку от вибрации она может отслоиться от кирпичного основания. Поэтому процедура выполняется болгаркой с пылеулавливающей насадкой
Важно!
Если в частном доме стена кирпичной кладки, то от ударов перфоратора от кирпича будут откалываться слишком большие куски. Поэтому для штробления можно использовать только болгарку или штроборез.
Для сверления места под коробку используется такая же коронка, что и для бетона. В крайнем случае, если кирпич не очень плотный — можно просверлить по контуру коробки множество отверстий и потом аккуратно выдолбить среднюю часть. Глубина отверстия для установки розетки должна выбираться так, чтобы как минимум 2/3 высоты коробки располагалось в толще стены, а не в штукатурке. Правила установки коробки — такие же, как и для бетонной стены.
Плюсы и минусы такого способа подключения
Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.
Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.
Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.
С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.
Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.
Подготовка к монтажу
Подготовка инструментов к монтажу розеток
Чтобы каждая блочная розетка была установлена правильно, нужно подготовить такие материалы:
- панель с нужным количеством точек питания;
- планку декоративную;
- кабель проводки нужным метражом – замеряется от распределительной коробки по всем вертикальным и горизонтальным штробам до точки расположения конструкции;
- провод для перемычек;
- алебастр или гипс (можно шпаклевку).
Из инструментов нужно подготовить:
- строительный уровень или линейку;
- карандаш;
- перфоратор с коронкой по бетону и гипсокартону диаметром 70 мм;
- зубило, молоток;
- электромонтажные инструменты;
- шпатель;
- тару для замешивания шпаклевки (гипса, алебастра).
Розетки в гипсокартоне
Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:
- Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
- Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
- Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
- Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.
Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.
Углубленный подрозетник
Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.
Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).
Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.
Вот фото стандартной розетки утопленной в стандартном подрозетнике.
Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.
Почувствуйте, что называется разницу.
Крепление внутренних розеток.
В зависимости от вида коробки внутренние розетки в неё крепятся двумя способами:
при помощи крепежных лапок;
Принцип их действия прост. Крепежные лапки имеют изогнутую конфигурацию и напоминают «рычаг Архимеда». При вворачивании болтов, проходящих через лапки, одна сторона лапки прижимается к корпусу, а вторая, проходя через упор, отодвигается в бок. По очереди подкручивая болты с одной и с другой стороны корпуса, лапки упираются к коробку и заклинивают корпус в необходимом положении.
Такой способ крепления в настоящее время уже практически не применяется. Используется он только в тех случаях, если розетка устанавливается в металлическую коробку, в основном в постройках «советских» времен.
Более удобным, легким и практичным является следующий способ крепления .
крепление корпуса при помощи двух шурупов;
В зависимости от потребности ориентируем корпус в вертикальном или горизонтальном направлении. Направляем шурупы в специальные отверстия в коробке и закручиваем.
Розетка подключена к сети, закреплена в коробке и последним этапом осталось поставить на место верхнюю крышку, подать напряжение и попробовать работоспособность, подключив потребитель.
Теперь и Вы знаете, как производиться установка розетки. Жду ваших комментариев и обязательно всем отвечу.
До скорых встреч, и всем легких ремонтов.
В заключении маленькое видео установка розетки в стене, облицованной гипсокартоном.
Сферы применения
Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д.
К плюсам тройников можно отнести следующие характеристики:
- экономный расход электроэнергии;
- небольшие габариты;
- привлекательный дизайн;
- возможность с одного места управлять осветительными приборами в разных помещениях;
- возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
- при желании можно менять интенсивность освещенности помещения.
Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.
Итак, использование тройников оправдано при достижении следующих целей:
- изменения интенсивности света одного из осветительных приборов;
- управления из одного места сразу несколькими источниками света;
- управления отдельными зонами освещения в рамках одной комнаты.
Важно знать до начала работ
Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки
И не подключайте, пока монтажные работы не будет завершены. Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.
- Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
- Строго запрещено перекусывать кусачками провода под напряжением.
- В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.
Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.
Стандарты установки розеток:
- не ниже 20 см от пола;
- на каждые в 6–10 кв. м. комнат жилья делается одна розетка.
Для этого стоит принимать во внимание:
- Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
- Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
- При прокладке проводки не стоит укладывать провода, переплетая пучками.
Устройство и места установки розеточных блоков
Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.
Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.
Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу
Розеточные блоки бывают двух типов:
- Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
- Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.
Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.
Розеточные блоки часто устанавливают на кухнях, располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола. Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…
Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель
При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.
Что дает использование блока розеток
Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.
Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:
- Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
- Собираем в блоке розеток линию заземления;
- Заводим в подрозетники шлейфы и подключаем контакты к проводке;
- Собираем блок розеток.
Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.
Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу.
Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?
Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.
Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.
Монтаж блока розеток своими руками
Все действия по установке группы точек электропитания выполняются в строгой последовательности.
Разметка стен
Выполняют при помощи строительного уровня или линейки с маркером. Будущие каналы должны располагаться только вертикально или только горизонтально. Запрещается делать косые штробы под кладку кабеля
Важно точно разметить места под установку подрозетников. Между их центральными частями должно быть строго 72 см
В противном случае коробки не станут на место.
Штробление
Штробление стен под розетки
Подготовку каналов под укладку кабеля можно выполнять перфоратором, шлифмашиной, зубилом с молотком. Каждый мастер подбирает способ под себя в зависимости от наличия у него того или иного инструмента.
Принцип формирования штробы выглядит так:
- По линии разметки болгаркой делается рез с двух сторон. Если мастер работает перфоратором, с шагам 1,5-2 сантиметра вдоль линии делаются отверстия.
- При помощи молотка и зубила лишний бетон выбивается из стены, формируя каналы под укладку проводки.
- Технические выемки под установку подрозетников делают перфоратором с коронкой. Здесь также нарезают бетон, а затем выбивают лишнее зубилом и молотком. При необходимости выбирают глубину выемки. Периодически вставляют подрозетник в бетон, проверяя, насколько его края выступают над плоскостью стены. Нормой считается некоторое углубление элементов внутрь. Позднее лишнее свободное пространство заполнится строительной смесью.

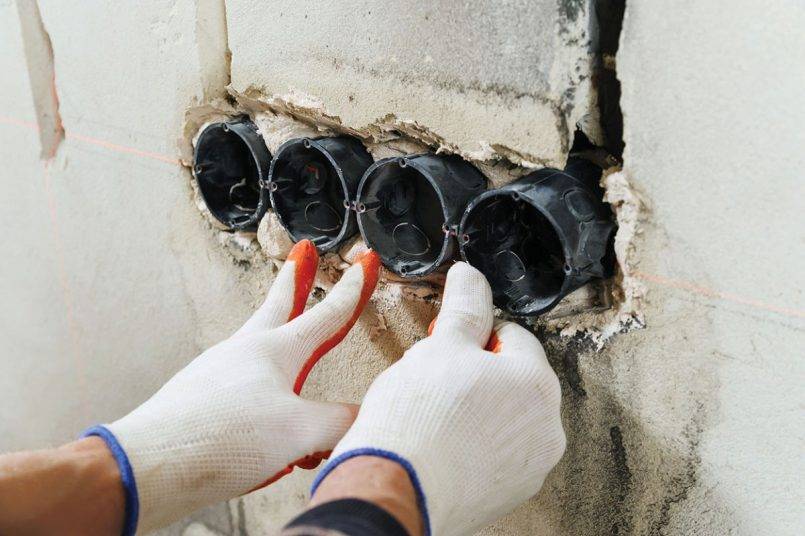

Монтаж подрозетников
Вмонтированные подрозетники должны идти в уровень со стеной
Чтобы установить комплект подрозетников, желательно купить специальные пластиковые стаканы под них. Элементы фиксируют в гнёздах с помощью алебастрового или гипсового раствора. Его готовят из сыпучего материала, смешивая с водой в соотношении 4:1. Консистенция должна иметь вид густой сметаны.
Готовый раствор закладывают в гнездо бетонной стены и, выпустив в технические зазоры стаканов провода, монтируют те в стену
Важно отслеживать ровность установки стаканов при помощи уровня. Недопустимо, если они будут выступать над плоскостью стены
С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока.
Раствор схватывается примерно за 2-4 часа. Для верности можно дать ему сутки на высыхание.
Особенности установки розеточных блоков в гипсокартоне
Установка розеток в гипсокартон требует аккуратности
Если накладной подрозетник нужно встраивать в стену из гипсокартона, здесь можно приложить меньше трудозатрат. Подрозеточный блок имеет специальные лапки, которые нужно просто прижать к ГКЛ-коробу по бокам. В свою очередь наружный выступ-ободок стакана просто не даст ему провалиться вовнутрь. Если в дальнейшем предполагается облицовка стены плиткой, нужно чтобы элемент выступал над плоскостью стены на толщину облицовочного материала.
На момент формирования гнезда под стаканы желательно не давить сильно на стену, чтобы не сломать её. Гипсокартон — материал относительно хрупкий.
Способы подключения с учетом потребителей
Подключение блока розеток одной группы осуществляют шлейфовым способом. Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.
Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы
Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.
Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:
- первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
- второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.
Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.
Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов
Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.
Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.
Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения
Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.
