Бесшумная канализация: принципы обустройства и монтажные примеры

Фирменные продукты малошумной канализации

Существуют марки, зарекомендовавшие себя отменным качеством и прочно закрепившиеся на отечественном рынке канализационной продукции.

Вавин Асто и ASTOLAN

Последние годы рыночные предложения удивляют обширным выбором фирменных систем бесшумной канализации. Из имеющихся примеров для монтажа можно отметить, к примеру, продукт под маркой «Вавин Асто».

Компания изготавливает и поставляет на продажу полипропиленовые трубы и фитинги, основой которых является ASTOLAN – материал, модифицированный за счёт минеральных добавок.

Производимая фирмой Wavin Asto малошумная канализация (набор труб и фасонных деталей) представляет собой готовое решение, учитывающее все нюансы звукоизоляции. Останется только собрать систему в соответствии с инструкцией и наслаждаться комфортом

Благодаря модификации, инженерам удалось поднять плотность стенок канализационных труб до значения 1,9 г/см3 и усилить такие показатели, как вязкость и удельный вес. В результате появились практически бесшумные системы канализации «Вавин Асто».

По заверениям представителей компании, при работе системы отсутствуют какие-либо вибрационные шумы. Проникновение звуков канализации через воздушное пространство также исключено.

Немецкое качество Остендорф

Ещё один пример современной системы без шума – канализация на основе труб и фасонных элементов марки «Остендорф». Базовый материал тот же самый, модифицированный минералами полипропилен.

Но показатели плотности в данном случае несколько уступают – 1,6 г/см3. Вместе с тем, температурные параметры канализационной системы «Остендорф» более высокие – до 100ºС, а значения pH лежат в диапазоне 2-12.

Немецкая компании Ostendorf предлагает воспользоваться инженерными решениями, которыми гарантируется тишина в доме. Немецкие технологии изготовления канализационных труб и фасонных деталей исключают проявление технических шумов выше установленных норм

Фирменный продукт «Остендорф» характеризуется не только как малошумящий. Все элементы производства отличаются высокой степенью коррозионной устойчивости, долговечностью, стойкостью к влиянию агрессивных сред. Обширный модельный ряд фасонных деталей и труб обеспечивает создание коммуникаций различного назначения.

Рехау и REHAU RAUPIANO Plus

Высокий процент популярности показывают также системы компании «Рехау». В частности, настойчиво рекламируется продукт REHAU RAUPIANO Plus. Технологический подход, однако, мало чем отличается от двух предыдущих фирм.

Упор в борьбе с шумами «Рехау» также делают на производство многослойных пластиковых труб, на усиление толщины стенок угловых фасонных деталей, на изготовление так называемых «шумопоглощающих» хомутов.

Детали для устройства системы бытовой канализации, выпускаемые под маркой Rehau, сделаны с учётом эффективной звукоизоляции. Монтаж канализации на основе деталей Rehau обещает тихую жизнь

Практика эксплуатации такой канализации показывает снижение шума примерно на 25-30%. При желании, аналогичных показателей вполне можно достичь, если выполнить стандартные работы по звуковой изоляции системы бытовой канализации с помощью доступных изоляционных материалов.

С ориентирами выбора наилучших труб для устройства внутренней канализационной системы ознакомит следующая статья, содержащая массу полезной информации.

Какие бывают виды водостоков – самотечные и сифонные

В современном строительстве применяются две основные схемы устройства сточных систем:

• самотечные;
• работающие по принципу сифона.

Первые из них собирают и отводят воду с использованием желобов с уклонами. При этом система заполняется водой частично.

Система водостока, устроенная по сифонному принципу, уже на входе потока в трубу ливневой канализации отделяет воду от воздуха. В результате образуется сплошной водяной столб, и эффективность системы значительно возрастает.

При определении основных параметров ливневой канализации учитываются многие факторы:

1. Климатические условия в регионе строительства в части количества выпадающих осадков и температуры окружающей среды.
2. Тип крыши.
3. Площадь водосбора – показатель, учитывающий размеры крыши.

При эксплуатации сифонных систем необходимо выполнять следующие требования:

• ливневка должна быть тщательно утеплена, вплоть до установки греющих кабелей;
• необходима шумоизоляция, поскольку поток воды издает громкие звуки.

Оптимальная конструкция водозаборной воронки состоит из стакана и крышки. Стакан изготавливается единым с воронкой, но со съемной крышкой.

Конструктивно стакан может быть шире воронки, в таком случае его можно использовать для фиксирования краев кровельного полотна.

Подводя итог сказанному, можно выделить четыре составные части ливневой канализации в многоэтажном доме:

• воронка для забора воды с плоскости кровли;
• стояк, используемый как передаточное звено для подачи воды в низ системы;
• отводные трубы для удаления воды из сточной системы от здания;
• выпуск – отвечает за слив канализируемой субстанции в общегородскую сеть.

Кроме того, она устанавливается на стыке кровельного пирога со сливом, поэтому нуждается в тщательной герметизации. Воронка располагается в самой низкой точке участка крыши, уклон обеспечивается при заливке стяжки крыши.

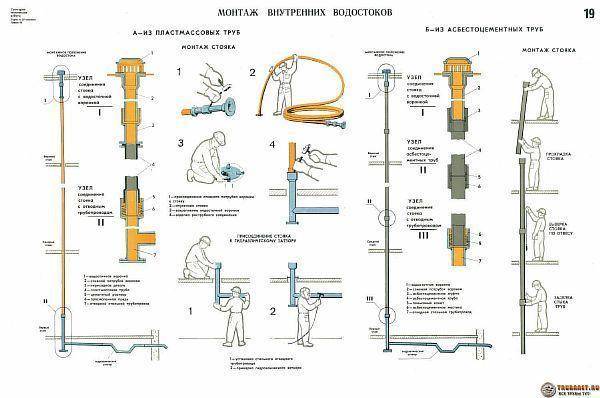

Устройство внутренней канализации не представляет собой особо сложной задачи, нужно только знание и определенная профессиональная подготовка.

При проектировании и обустройстве ливневой канализации многоэтажных домов СНиП 2.04.01.85 является основным документом, регламентирующим требования к этой системе и правила ее монтажа.

Глубина заложения

Процесс установки канализации в загородном доме прост, но его лучше всего доверять специалистам. Если же работы проводятся самостоятельно владельцами, то необходимо тщательно продумать обустройство системы и подобрать качественную основу для сбора стоков: чаще всего для этого применяют септик. Кроме этого, следует правильно рассчитать глубину колодца и траншеи, она должна быть минимальная. При монтаже сливной ямы вблизи с домом рекомендуется соблюдать расстояние в 5 метров, а септик нужно углублять в землю на 1.5 м. Благодаря таким параметрам удается защитить септик от негативного влияния подземных вод и избежать его повреждения.

Чтобы знать, на какой глубине прокладывать коммуникации, необходимо определить уровень расположения постройки. Во время прокладки трубопровода от здания до септика желательно делать систему абсолютно прямой, избегая колен и поворотов. Трубы лучше всего укладывать на глубину, которая немного выше точки промерзания почвы. При этом нельзя забывать и том, что под площадками или дорогами, где размещен трубопровод, зимой возможно их замерзание, так как снег будет очищаться. В таких ситуациях глубину увеличивают.

Нормы согласно СНиП

Монтаж наружной канализации осуществляется в соответствии с нормами СНиП, в которых оговариваются максимально и минимально допустимые показатели глубины заложения, но они могут меняться в зависимости от характеристик системы и способов укладки труб. Для элементов конструкции, которые применяются для отвода грязных стоков, допускается углубление на 30 см от поверхности земли, их сечение выбирают не более 50 см. Трубы диаметром более 500 мм нужно укладывать на глубину не менее 50 см.

Помимо этого, стоит помнить и том, что канализационные отходы на выходе даже в зимнее время имеют высокую температуру, которая в среднем может достигать +18С. Поэтому они никогда не замерзают при прохождении к коллектору. Применяя данное свойство, можно уменьшить глубину трубопровода, но это чаще всего делают, когда расстояние между выходом системы из постройки и коллектором незначительное. Стоит также отметить, что минимальное заложение канализации по стандартам СНиП зависит и от типа нагрузок, оказывающих воздействие на поверхность почвы в участках обустройства системы. Если они высокие, то трубы нужно обязательно закрывать.

Факторы для выбора

Выбор глубины закладки траншеи важен по многим причинам. Например, если трубы проложить на уровне промерзания земли, то жидкие отходы могут остыть, вследствие этого появится затор, и канализацией нельзя будет пользоваться до потепления. Избежать засоры можно также, устанавливая минимальное число соединений. В тех случаях, когда при монтаже трубопровода не обойтись без поворотов, то в точках стыкования устанавливают колодец. Доступ к нему должен быть свободным.

Для расчетов оптимальной глубины заложения наружных коммуникаций обязательно учитывают диаметр труб, материал, из которых они выпущены, и угол наклона 0.03 м на каждый погонный метр системы. Огромную роль также играет точка выхода канализации из дома и место размещение выгребной ямы.

Варианты уменьшения

В некоторых случаях возможно снизить глубину прокладки наружных труб. Чаще всего это доступно, если к системе подключены насосные станции, они обеспечивают быструю очистку каналов и тем самым зачищают трубы, будь они чугунные или стальные, от замерзания. Подобные системы считаются не самотечными, а полунапорными. Уменьшается заглубление и тогда, когда используемые трубы изготовлены из прочного материала и имеют толстые стенки. Понизить уровень глубины можно и за счет утепления трассы, для этого участок земли укрывают специальной подсыпкой, а сверху ставят декоративные холмики-насыпи или клумбы.

Принципы правильной установки

• Так, стоит следить, чтобы сечение патрубков насоса и труб были одинаковыми. Иначе монтаж оборудования будет негерметичным.
• Все изгибы и повороты канализационного коллектора не должны иметь резких углов.
• Если предполагается подъем стоков по вертикали, то нужно вертикальный трубопровод монтировать своими руками от насоса на расстоянии не более 30 см.
• Запрещено монтировать сололифт в низинах и углублениях. Доступ не нему должен быть свободным.
• Если производится монтаж нескольких устройств в доме одновременно, то для каждого из них должен быть отдельный врез в центральный слив стояка.
• Если насос монтируется таким образом, что горизонтальная труба находится ниже его уровня и имеет большую протяженность, то в самой высокой точке трубы нужно установить клапан 0,7 бар, который позволит воздуху вентилировать систему после выключения агрегата.
• Все соединения труб своими руками нужно производить только методом пайки или качественного соединения при помощи герметика.
• Запрещено использовать для канализации гибкую гофрированную трубу. Только ПВХ или полипропилен.

Как видно, смонтировать принудительный насос своими руками вовсе не сложно. А результат проведенных работ обеспечит эффективность работы канализационной системы.

Как быть, если выход канализации располагается выше, чем выход сантехники? Как тогда организовать отвод стоков? В частных домах делали приямок, в который собирались стоки, оттуда качали погружным насосом в канализацию или септик. Сегодня есть другое решение — канализационный насос. Во многих случаях его установка обходится дешевле, а уж проще — так это точно.

Коллектор

Коллектором оснащаются системы ливневой канализации закрытого и смешанного типа. Этот элемент представляет собой емкость для накопления основного объема воды. В зависимости от дальнейшего использования воды конструкция коллектора может быть выполнена из колец, установленных на бетонной подушке. В этом случае собранная вода может использоваться для полива растений на участке или наполнения искусственных водоемов. Если не планируется использовать собранные осадки, то можно сделать колодец без дна. В этом случае необходимо тщательно выбирать место для установки коллектора, при попадании в водоносный слой бездонный коллектор станет обычный колодцем.

Можно воспользоваться готовыми формами из поливинилхлорида, такой коллектор рекомендуется установить на участке с поверхностным залеганием грунтовых вод.

Если на участке преобладают песчаные почвы, то можно обустроить дренаж для выведения воды. Для этой цели в грунт закапывают специальную пластиковую емкость, стенки которой имеют множество отверстий. Стоит заметить, что использование дренажной системы на глинистой почве не даст результатов, так как такой грунт практически не впитывает воду.

Также существует возможность присоединения коллектора к центральной канализационной системе, в этом случае вода будет уходить в специальные хранилища и очистные сооружения.

Строительные решения

Система RAUPIANO Plus предлагает решение противопожарной защиты и звукоизоляции. Она удовлетворяет строительным нормам и правилам и обеспечивает высокую степень безопасности. Поэтому система RAUPIANO Plus подходит для использования в кухонных помещениях, лабораториях и больницах.

Система RAUPIANO Plus легко и удобно подключается и не требует специальных переходников. Отдельные участки труб RAUPIANO Plus могут быть вставлены в существующие стояки обычной канализации. При этом гибкость конструкции позволяет монтировать ее как в стене, так и в полу.

Система RAUPIANO Plus подходит для применения в агрессивных средах, так как она устойчива к различным химикатам, которые могут вызывать коррозию и износ трубы. Система подходит для отвода химически агрессивных сточных вод с уровнем pH от 2 (кислая среда) до 12 (щелочная среда). Жесткие конструкции могут ломаться при вибрациях. Большая подвижность и гибкость системы RAUPIANO Plus достигается благодаря отсутствию сварки соединений. Уплотнительные кольца RAUPIANO Plus не только герметичны, но и обеспечивают прочное вибро- и ударостойкое соединение. Устойчивая и надежная система подходит даже для высотных зданий в сейсмоопасных зонах. Трубы RAUPIANO Plus позволяют вести монтаж даже когда столбик термометра опускается ниже нуля. Они обладают высокой удоропрочностью при отрицательных температурах до минус 10 оС, что подтверждено знаком Снежинка (согласно DIN EN 1451/1411) в маркировке. Они также выдерживают температуру 90 оС (до 95 оС кратковременно), делая систему RAUPIANO Plus идеальным решение для отведения горячей воды.

Общие сведения и свойства изделий Redi Phonoline

Для производства шумопоглощающих канализационных труб Redi Phonoline используется современный высокопрочный полимерный материал. Чтобы придать изделиям необходимые противопожарные свойства, что очень актуально, в сырье добавляют минеральную крошку.

На сегодня, канализационная труба redi phonoline – единственно правильная замена чугунным системам, обладающая полным пакетом документации и пожарным сертификатом (группа горючести Г1).

На цвет, шумопоглощающие трубы от известного итальянского производителя для обустройства внутренней канализации – белые, что немаловажно с эстетической точки зрения

Благодаря чему продукция занимает лидерские позиции среди аналогов

В первую очередь, изделия redi phonoline отличаются:

• высокой степенью шумопоглощающего эффекта. Уровень шума в 12 дБ в любое время суток, является самым низким среди подобных канализационных систем иных производителей. Соответственно санитарных норм, этот показатель в 4,5 раза ниже допустимого уровня шума ночью, и в 3,5 раза меньше – в дневное время суток. Впечатляюще!
• невоспламеняемостью (по евростандартам относятся к группе горючести В1), благодаря чему материал – трудногорюч, самозатухающий, не капающий и не распространяющий пламя;
• успешным функционированием при клеевом соединении напорных труб с давлением до 10-ти атмосфер, и в безнапорных – раструбным соединением при давлении до 3-ех атмосфер;
• износостойкостью и ударопрочностью. Соответственно базисному классификатору подземных труб для шумопоглощающей канализации, изделия обладают кольцевой жесткостью SN-8. Благодаря таким высоким техническим показателям, систему шумопоглощающей канализации Phonoline можно с уверенностью монтировать на значительных глубинах и под высокими нагрузками;
• полной нейтральностью к коррозии, поскольку минеральные добавки в сырье для производства не позволяют возникать такому процессу;
• быстротой и легкостью монтажа;
• небольшой массой, что облегчает целую конструкцию. Это очень удобно при транспортировке, а также при выполнении монтажных работ.

Кроме того, наличие высококачественных резиновых манжетных уплотнителей (соответствуют стандартам EN 681-1 и DIN 4060), обеспечивает долгую и качественную эксплуатацию конструкции.

Плюс к этому, применяя специальные соединительные фитинги с увеличенными и скругленными радиусами изгиба (отвечают стандартам DIN EN 12056, DIN 1986-100), обеспечивается большая пропускная способность рабочей среды.

Имеет ли система недостатки

К недостатку (единственному), можно отнести высокую стоимость изделий, хотя она меньше в сравнении с ценой на чугунные аналоги.

Но, если почитать отзывы людей, которые уже используют бесшумные канализационные трубы, можно сделать вывод, что вообще Redi phonoline следует отнести к самой экономически выгодной канализационной системе.

Ошибки, связанные с подключением сифонов

Подключение любого сантехнического прибора к канализации осуществляется через сифоны, имеющие вид буквы U. Такая изогнутая форма позволяет воде постоянно находиться в нем. Она образует гидробарьер и не дает запаху проникать в помещение. Однако эта система перестает работать при совершении некоторых ошибок. Главная ошибка – отсутствие вентиляции. В этом случае вакуум просто высасывает воду из сифона, позволяя запахам свободно гулять по дому. Другая причина появления неприятного запаха – банальное испарение воды из сифона. Это происходит при редком использовании прибора. Нужно просто затыкать тряпкой редкоиспользуемое устройство.

Внешний вид канализационного сифона

Почему «шумит» канализация

Сергей Булкин руководитель технического отдела внутренних инженерных систем компании REHAU

По данным независимого опроса, проведенного в Германии журналом RAS, подавляющее большинство жителей из длинного перечня раздражающих факторов на первое место поставили шум в зданиях. 87% опрошенных готовы инвестировать собственные средства в снижение этого шума.

Канализация является самым раздражающим источником шума из всех инженерных систем дома. Жидкость не движется по канализационным трубам равномерным потокам, как вода в водопроводе: каждый слив «выстреливает» определенным объемом жидкости в заполненную воздухом канализационную трубу. Для возникновения и дальнейшего распространения звука это – наилучшие условия.

Множество жалоб на «шумящие» канализационные трубы вызвано тем, что их делают из слишком тонкого, хоть и прочного материала, который не гасит звук и отлично его распространяет.

Дополнительно система канализации шумит, если:

• внутри трубы наросли загрязнения, которые превращают поток, движущийся по ним из плавно текущего в бурный;
• система крепления канализационной трубы недостаточно качественная, или само крепление сделано неправильно.

Сергей Булкин

По трубе протекает поток жидкости, который приводит в колебание ее стенку. Эти колебания распространяются по двум направлениям: по воздуху, от стенки трубы в помещение, в котором она проложена; и – через элементы крепления по строительным конструкциям по всему зданию.

Строительные конструкции, в свою очередь, могут входить в резонанс, значительно усиливая шум от системы канализации и разнося его по всему зданию, что особенно ощущается в многоэтажных зданиях.

FeudMoth Участник FORUMHOUSE

У меня второй этаж 14-ти этажного панельного дома, в стояке туалета шум очень громкий.

Пользователи нашего портала, владельцы загородных домов также регулярно сталкиваются с шумящей канализацией. Проблемы вызваны разными причинами.

Юрий 718 Участник FORUMHOUSE

Шум вызван подвижкой труб в хомутах при тепловом расширении.

Фирмы производители бесшумных труб ↑

Основным элементом бесшумной канализации являются трубы и соединительные элементы. Параметры определенной модели напрямую зависят от их производителя.

Отличительной чертой таких продуктов считаются типы используемых материалов и их качество. Немаловажную роль играет соблюдение технологии производства. Рассмотрим самые популярные марки бесшумных канализационных труб.

Rehau

Известный немецкий производитель полимерной продукции Rehau выпускает серию бесшумных труб RAUPIANO Plus. Их внутреннее строение полностью соответствует вышеописанному стандарту – трехслойные конструкции, гарантирующие существенное снижение звуковых колебаний при работе канализации.

Фото: бесшумные трубы RAUPIANO Plus

Отличительной особенностью элементов этой системы является намеренное утолщение поворотных фасонных частей. Учитывая повышенный уровень шума воды, которая проходит непрямые участки магистрали, было введено это новшество.

Размеры труб в RAUPIANO Plus составляют от 40 до 200 мм. Способ состыковки – раструбный. Но для правильного монтажа необходима механическая обработка торцов и герметизация специальным составом.

Для крепежа необходимо использовать специальные хомуты, которые входят в эту серию.

Фото: для крепежа используются специальные хомуты

Они состоят из двух частей – металлическая обжимная полоса с затяжками и внутренняя подкладка из упругого полимерного материала данное изделие поможет компенсировать наружную вибрацию трубопроводов.

Оstendorf skolan

Еще одна торговая марка Ostendorf предлагает уникальные наборы канализационных труб с повышенными параметрами поглощения шума.

Фото: торговая марка Ostendorf с повышенными параметрами поглощения шума Отечественным покупателям эта продукция известна по серии Skolan-dB. Отличительной особенностью изделий является простота монтажа, большой выбор дополнительных элементов и элементы крепежа.

Для изготовления своей продукции компания применяет проверенную технологию многослойных полимерных покрытий. Также как и в системах Rehau, срединная прослойка имеет в своем составе минеральные компоненты.

Фото: таблица измерения шума

Минимальный диаметр труб – 50 мм, а максимальное значение равно 150 мм. При соблюдении правил монтажа, которые подробно описаны в инструкции по применению, существенно снижается уровень шумов от вибрации поверхности труб, от крепежных элементов. Также полностью исключается вероятность передачи колебаний стенам.

Политек

Российские производители также не отстают от своих иностранных коллег. Беря за основу зарубежный опыт, компания Политек разработала собственную линейку бесшумных труб для канализации.

Фото: компания Политек разработала собственную линейку бесшумных труб

Ассортимент продукции включает в себя полный набор необходимых элементов для монтажа канализационных систем любой сложности. Единственный и надеемся, что временный недостаток – небольшой выбор диаметров. В настоящее время компания выпускает трубы 50 и 110 мм с различной длиной.

В отличие от зарубежных аналогов, изделия Политех с повышенным поглощением шума имеют доступный диапазон цен.

Это делает их привлекательными для отечественного покупателя в тех случаях, когда бюджет организации канализационной системы имеет ограниченные финансовые рамки.

Waving

Европейский лидер по производству канализационных систем Waving выпускает серию труб и комплектующих с повышенными показателями уменьшения шума Waving AS.

Фото: трубы и комплектующие с повышенными показателями уменьшения шума Waving AS

Основным приоритетами при создании этой системы были простота установки и значительное снижение уровня звуковых колебаний при работе канализации.

Типовые размеры диаметров труб системы Waving AS- 50, 70, 100, 125 и 150 мм. Длина изделий составляет от 150 до 3000 мм.

RAUPIANO

В последнее время нередки случаи, когда качественная серия товаров компании создает ошибочное мнение о ней, как об отдельной торговой марке. Это явление можно отнести к серии бесшумных труб RAUPIANO Plus компании Rehau.

Их технические характеристики и ассортимент были подробно рассмотрены выше. Поэтому при поиске именно этого вида изделий следует знать, что они входят в линейку продукции немецкого бренда.

Как происходит установка чугунных дождеприемников, читайте в статье: чугунные дождеприемники. Монтаж обратного клапана на фановую трубу, описан здесь.

Как выбрать?

ПВХ – это материал, который по своим физико-техническим характеристикам уже является очень хорошим изоляционным материалом. Его шумопоглощающая способность хорошо известна, именно поэтому при монтаже пластиковых труб нет необходимости в использовании дополнительной звукоизоляции. Тем не менее такая надобность может возникнуть, если требуется снизить степень выраженности вибрации. В этом случае место соприкосновения трубы с перекрытиями вне зависимости от того, какой используется материал, должно быть одето в особую гильзу. Пространство между нею и самой трубой в обязательном порядке должно заполняться герметиком.

Первый вариант является оптимальным. Когда стояк выполнен из чугунных труб, тогда можно заменить пластиком их отдельные части, при этом фрагменты старой трубы с крестовинами остаются на своих местах, а налет внутри этих участков убирается любым средством типа «Крот» или «Шуманит». Между ними монтируются отрезки ПВХ труб. При этом способе остаются незатронутыми базовые строительные конструкции, а сами работы по замене чугуна пластиком существенно упрощаются, да и стоимость такого ремонта ниже, чем, если бы понадобилось менять весь стояк полностью.

Этот способ хорош и «по звуку», поскольку в этом случае труба разделяется на участки длиной примерно 3–5 метров. Это приводит к резкому падению резонансных островов на спектре звуков, а промежутки между этими самыми «островами» шире, чем сама резонансная зона. Таким образом, неприятный звук не только снижается, но и меняется его характер. С психофизической точки зрения, он становится безопасным для человека. Еще один плюс – при поломке легко можно заменить один отдельный фрагмент.

Если стояк уже заменен, не нужно его ломать, чтобы установить фрагменты чугуна с крестовинами. Целый стояк из ПВХ труб хорошо изолируется от резонирующих конструкций следующим образом:

• от стен специальными демпфирующими хомутами;
• от перекрытий полиэтиленовым стаканом с пенополиуретаном. При этом отнюдь не обязательно искать в продаже специальные цилиндры. В любом магазине имеется большой ассортимент недорогих «альтернативных» труб для фановой шумоизоляции, обрезки которых большего диаметра можно использовать в качестве стакана. Для этого нужно разрезать его по вертикали и «обтянуть» им трубу. Стоит учитывать, что заполнять пространство между стаканом и трубой чем-либо, кроме ППУ, не рекомендуется, так как только пенополиуретан способен снижать уровень звуковых волн.

Ну и напоследок имеет смысл избавиться от безобидных «урчаний» и «бульканья». Для этого трубы укутывают пенопластовой скорлупой. Она довольно просто монтируется. Следует закрепить, защелкнуть и зафиксировать строительным скотчем. Такой способ является идеальным для ровной трубы. А вот если на стояке имеются криволинейные поверхности, то стоит отдать предпочтение пенополиуретану, который принимает любую требуемую форму. Он дороже, поэтому некоторые пользователи приобретают вспененный полиэтилен, который отличается идеальной звукоизоляцией. Однако этот материал очень недолговечный, уже через один сезон он скисает и, как следствие, распадается.

Еще большую ошибку совершают те, кто использует минераловату для улучшения шумопоглощения. Начнем с того, что в соответствии с действующими санитарными нормами этот материал категорически запрещен к использованию внутри жилых помещений. Поскольку он выделяет в квартиры микроиголки, приводящие к кожным заболеваниям и проблемам с дыхательной системой. А кроме того, минераловата абсолютно не гасит инфразвук, поэтому ее использование не только опасно, но и бессмысленно.

Проверка стыков труб

Чтобы убедиться, что трубы герметично соединены друг с другом в разводе и стояке, необходимо поступить следующим образом.

1. Набирать ванную, закрыв отверстие для перелива.
2. Освободить сливы и одновременно открыть вентили горячей и холодной воды на полную мощность.
3. У унитаза заткнуть сливное отверстие. Для этого удобно применять вантуз.
4. Залить в унитаз ведром воду до краев и открыть слив.
5. Попросить соседей сверху слить воду, чтобы проверить герметичность стояка.

Если работа проведена качественно, то на стыках не должно быть воды вообще.

Такую сложную работу предстоит проделать по замене канализационной сети внутри квартиры. Если сомневаетесь, что сможете сделать это качественно и в короткий срок, то обратитесь к специалистам. Ведь соседи тоже не заходят ждать, пока вы будете на месте разбираться с нюансами демонтажа старой и монтажа новой сети.

Для чего нужна?

К сожалению, способа, который мог бы полностью избавить квартиру от звуков стекающих стоков, не существует, но есть возможность снизить их до минимального уровня. Как правило, для этого либо устанавливают в туалете бесшумные трубы, либо проводят звукоизоляцию уже имеющихся труб. Основная задача всех мероприятий по шумоизоляции канализационных труб заключается в следующем:

• погасить вредные вибрации стенок труб;
• полностью исключить какую-либо передачу упругих колебаний трубы на общую конструкцию помещения;
• снизить уровень слышимости звуков сливающихся вод в квартире.

Здесь необходимо немного вспомнить курс физики. Интенсивность звука измеряется в белах, на практике принято считать ее десятую долю – децибел. Так, порог слышимости составляет 0 дБ, шепот либо тихий голос – 20–30 дБ, металлообрабатывающий цех или автомагистраль – 70–80 дБ, рок-концерт – 90–100 дБ, взлетающий самолет – до 120 дБ. При достижении показателей звука в 130 дБ возникают болевые ощущения, а при 140 дБ начинают лопаться барабанные перепонки, а из ушей течет кровь. Из вышеизложенного можно сделать простой вывод – уровень звукоизоляции канализационного стояка в квартире должен ослаблять звук до безопасного для здоровья уровня – 20–30 дБ.

Тонкости монтажа, влияющие на уровень шума

Ни в коем случае нельзя применять в качестве смазки элементов соединений машинные масла или подобные смазывающие материалы. Все они оказывают негативное влияние на структуру резиновых уплотнений. Резина утрачивает технические свойства, на уплотнениях появляются трещины, неровности структуры. Такое уплотнение становится не только источником повышенного шума, но в любой момент грозит порывом.

Соединению полипропиленовых труб предшествует смазка участков, непосредственно участвующих в контакте. В качестве смазки применяется специализированный гель (смазка) на водной основе

Необходимо помнить, что соединения «прямая труба – раструб» всегда монтируются с учётом установки кромки раструба против течения стоков. При таких условиях обеспечивается максимальная гладкость внутренней поверхности линии канализации, что в свою очередь сопровождается низким уровнем шума потока.

На шумовые характеристики системы канализации влияет также величина уклона труб. Не рекомендуется отходить от установленных стандартов и норм, определяющих величину уклона в зависимости от диаметра канализационного рукава. Для труб диаметром до 50 мм величина уклона не более 35 мм, на диаметр от 50 до 100 мм рекомендуется уклон не более 20 мм. Трубопроводы с диаметром от 150 мм монтируют с уклоном не более 8 мм.

Повороты линий трубопроводов, а также ответвления делаются за счёт монтажа косыми тройниками или половинчатыми отводами (углы 30-45º). Принцип построения сетей подобным образом способствует уменьшению шума канализации. Особенно заметно отмечается эффект подавления шумов при залповых сбросах в канализацию. К тому же плавные изгибы поворотов создают лучшие условия на случай прочистки системы канализационным тросом.

Правильное (неправильное) исполнение поворотов в системе бытовой канализации является одним из тех факторов, который оказывает влияние на усиление (снижение) шумов. На монтаже рекомендуется придерживаться методики создания плавных поворотов и отводов

Пластиковые трубопроводы на прямых горизонтальных участках следует фиксировать с помощью клипс, опорных хомутов, подвесов через каждые 7-9 метров. Если отходить от этих требований, есть риск через некоторое время эксплуатации получить на таких участках области с провисом.

Провисы трубопроводов – это изменение параметров движения стоков и, как результат, увеличение уровня шума. В местах раструбных соединений крепёж осуществляется по умолчанию.
