Правильный монтаж
Когда понятно каким образом работает и что такое байпас, то не возникнет трудностей с процессом его монтажа своими руками. Для наглядного примера, который упростит понимание действия байпаса, в данном случае взята система теплообеспечения с циркуляционным насосом. Алгоритм действий этого процесса можно описать таким образом:
| Процесс | Описание |
| Переделка имеющейся конструкции магистрали | Этап монтажа заключается в том, что необходимо откорректировать расстояние резьбовых концов, которые были в циркуляционном насосе. Какое именно расстояние потребуется можно будет определить непосредственно в процессе работы. |
| Установка кранов | |
| Установка тройников | |
| Вмонтирование узла | |
| Установка обводной трубы |
Видео по установке байпаса своими руками
Такой нехитрый алгоритм манипуляций по установке байпаса с наличием циркуляционного насоса в отопительной системе. Узнав, что такое байпас, проводить монтаж этого устройства в любых других ситуациях и системах очень легко. При этом необходимо всегда учитывать некоторые нюансы во время работ:
- Для обеспечения свободного обходного батарею потока в системе, следует позаботиться о том, чтобы размер диаметра трубы байпаса был немного меньше, чем тот, что имеет труба, отвечающая за подачу воды;
- Расположение следует выбирать для байпаса такое, чтобы стояк был максимально далеко, а радиатор батареи приближен;
- Обязательно устанавливать кран для регулировки в том месте, где есть промежуток входных отверстий двух элементов;
- Для автоматизации процесса можно вместо крана шарового типа применить терморегулятор, который будет отвечать за отвод нагретой воды;
- Стоит учитывать то, что установка байпаса должна быть сделана таким образом, чтобы исключить возможность насосу перегреться;
- Чтобы байпас смог работать на уровне максимальной отдачи, следует по центру устройства вмонтировать кран для регулировки шарового типа.
Заключение
Устройство системы при помощи байпаса достаточно удобно. Если разобраться в деталях и понять что такое байпас, то можно проводить его установку в любом направлении, не влияя при этом на качество и функциональность такого устройства.
Как правильно сделать установку своими руками
Из материалов потребуется:
- сгон 1+14″ 200 мм в сборе с муфтой и контргайкой — 1 шт.;
- резьбовые отводы 34″ — 2 шт.;
- шаровой кран 34″ — 2 шт.;
- грязевик 34″ — 1 шт.;
- уголки 34″ — 2 шт.;
- циркуляционный насос 34″— 1 шт.;
- шаровой кран 1+14″ — 1 шт.;
Процесс монтажа:
- Собрать обвязку ЦН (насос, уголки, краны, грязевик, резьбовые отводы).
- Разрезать сгон на две половинки примерно в середине центрального участка (без резьбы).
- Обе половинки подсоединить к крану 1+14″.
- Разметить и выполнить отверстия на половинках сгона под отводы 34″ к ЦН.
- Разобрать собранную обвязку ЦН.
- Приварить отводы 34″ к половинкам сгона.
- Окончательно собрать обвязку ЦН с герметизацией резьбовых соединений.
- Регулировкой муфты сгона выставить расстояние, достаточное для установки ЦН с прокладками (сам насос не устанавливать). Запаковать муфту и законтрить контргайкой.
- Вырезать из трубы обратки участок (для приварки байпаса).
- Приварить собранный обвод к участку трубы обратки.
- Установить ЦН.
Нужен обратный ли клапан
Клапан нужен при монтаже шунтирующей перемычки с ЦН в гравитационной системе отопления для автоматического запуска естественной циркуляции при выключении ЦН.
Схема подключения
Чтобы байпас работал как следует, его нужно не только правильно выбрать, но и грамотно установить. Обычно делают подсоединение одного края обходной трубы к патрубку подводки, а другого – к отводному контуру. Участок от байпаса до вводного отверстия оснащается запирающими деталями, которые или окончательно переводят поток в другую сторону, или разделяют его на две части. Чтобы можно было полностью перекрыть подачу жидкости на оборудование, кран монтируют еще на отводном патрубке. Самый простой вариант – патрубок с тройниками, подключаемыми с той и другой стороны.
Такие неуправляемые байпасы имеют непрерывно открытый просвет. В большинстве случаев подобные аппараты нужны для подачи воды на радиаторы. Поскольку она неизменно движется по маршруту, имеющему минимальное гидравлическое сопротивление, сечение на вертикальных изделиях должно быть меньшим, чем у основных магистралей. Байпасы, предназначенные для нижних разводок, формируют с тем же диаметром, что и на главном участке, и только отводной патрубок уменьшают. Рекомендуется время от времени прокручивать шаровые краны, чтобы исключить блокировку их при длительном простое.
Кроме расчета расстояния, нужно учесть и тот факт, что запорная арматура не может ставиться на обводных перемычках в многоэтажных домах
Радиаторы, подсоединяемые в коллекторные и двухтрубные варианты разводки, не должны подключаться к байпасам, поскольку никакого смысла в этом нет. Насосы к байпасу подсоединяют, если система рассчитана на движение воды естественным течением.
В таких случаях особое значение имеют:
- коллектор для разгона;
- соблюдение проектных уклонов магистрали;
- необходимый просвет любой трубы.
Выбор разводки определяется тем, есть ли свободное место. Байпас при создании теплого пола представляет собой составную часть смесителя. Чтобы подготовить теплоноситель, нужно применять смешивающий блок с трехходовыми клапанами, пропускающими строго ограниченный объем воды. Прочая часть ее выводится через байпас, после смешивания с покинувшей коллектор холодной жидкостью, движется потом в сторону котла. Особое значение имеет байпас в отопительной магистрали, куда горячую воду подает твердотопливный котел.
Там он помогает сделать малый циркуляционный контур в обвязке. Обводной канал подсоединяют к подающей линии с наиболее нагретой водой; другой участок подключается к трехходовому клапану возвратной линии. Поэтому в котел возвращается вода, которая прогрета самое меньшее до 50 градусов. Мотив подобного решения – профилактика бурной коррозии, которая часто настигает котлы, работающие от дров или угля. Отдельно стоит сказать о тупиковой системе отопления и о введении байпасов в нее.
Тупиковый вариант является одним из разновидностей двухтрубного контура. Кольца, которые используются для циркуляции, имеют самую разную длину. Конфигурация их делится на вертикальный и горизонтальный форматы. Вертикаль создается путем включения каждого прибора в ориентированный сверху вниз стояк. Чем ближе к нему кольца, тем они короче; оборотной стороной такого решения становится неоднородность в скорости обращения воды.
Потому в чистом виде подобная система не способна прогревать части дома совершенно одинаково. Практичность под вопросом, и это решение приемлемо (не более) лишь в многоквартирном доме. Горизонтальная тупиковая система формируется, если к отопительным аппаратам подсоединяется прямой и возвращающий трубопровод. Габариты связывающих узлов и самих труб оказываются совершенно одинаковы, что существенно упрощает работу проектировщиков, монтажников. Кроме того, горизонтальное исполнение понижает расход материалов, но несколько затрудняет балансировку работы радиаторов.
Что выбрать
На сегодняшний день в магазинах можно встретить уже готовые байпасы, рассчитанные на определённую емкость и диаметр труб. Это является не самым лучшим решением.
Построение и проектирование систем отопления – сложная инженерная задача, которая должна выполняться специалистом с образованием соответствующего профиля. В таком случае каждый элемент будет находиться на своём месте, и приносить пользу. Неправильно рассчитанная сеть отопления будет работать с большими тепловыми потерями, при этом потребляя большое количество энергии. Поэтому если вы решили рассчитать сеть отопления в своём доме сами – не забудьте, как следует подготовиться и произвести предварительный план сети отопления для своего дома – подумать о том, какой вам понадобится котёл, какой должна быть ёмкость расширительного бака, где и сколько клапанов и кранов необходимо поставить, и так далее.
Если же вы не чувствует в себе сил для такой работы – обратитесь к специалистам, которые оперативно выполнят все работы и обеспечат пост продажное обслуживание системы отопления в вашем доме.
Советы и рекомендации
Если вы собираетесь установить байпас в центральном отоплении, то необходимо уведомить представителей ЖКХ об этом (в письменном виде). Они должны согласовать временное отключение отопления с котельной.
Каждая установка газового оборудования в квартире либо частном доме сопровождается заказом хозяина проекта у государственного или частного проектировщика. Советуем проверить все указанные в бумагах узлы, дабы после принятия вами проекта не было недоразумений ввиду отсутствия на схеме чего-либо, но присутствия этой части в готовом изделии.
В случае установки электрического котла, мощностью до 5 кВт, заказ проекта не нужен
Но монтаж системы необходимо производить с приглашённым специалистом, во избежание критичных ошибок.
Покупая котёл, обращайте внимание на сертификаты качества и безопасности. Это сохранит вас и окружающих от неожиданных поломок и аварий.
Когда сборка трубопровода производится с помощью спайных ПВХ труб, нужно следить за усилием нажатия в момент спайки стыков
Чрезмерное давление на разогретые концы спайки приведёт к закупориванию проходной силы теплообменника.
Чрезмерное давление на разогретые концы спайки приведёт к закупориванию проходной силы теплообменника.
Установка байпаса на радиаторе в однотрубное отопление
Многоэтажки, заселенные еще в советские времена, имеют однотрубное отопление на базе вертикальных стояков, присутствующих во всех квартирах. Здесь распределение теплоносителя обеспечивается благодаря высокому давлению и усиленной скорости потока среды.
Подключение радиаторов с байпасом в однотрубной системе отопления
В таком сценарии обе подводки – это элементы соединения радиатора с единственной магистралью, между ними и врезается байпас. Перемычка имеет небольшое смещение относительно оси стояка, благодаря чему вода попадает в батарею, а не течет по легкому пути. Решение работает следующим образом:
- Поток горячей воды на подходе к первому элементу обогрева делится на две части – первая поступает в радиатор, вторая затекает в байпас.
- После охлаждения первого потока на пару градусов происходит смешение обеих частей, далее половина направляется в магистраль. В результате образовавшаяся смесь обладает температурой примерно на градус ниже той, что была изначально.
- Этот процесс последовательно происходит во всех отопительных приборах. Все потребители сети получают заданное количество тепловой энергии (в идеале в равной мере), потому что насосы прогоняют по магистралям большие объемы воды, нивелируя температурные перепады между первым и последним звеном.
Подобное решение принято использовать в двухэтажном жилом строительстве. Несмотря на то, что вертикальный стояк обслуживает только пару радиаторов, верхний желательно оснащать байпасом. Причина – несоразмерность производительности бытовых и промышленных циркуляционных насосов.
Если исключить прямую байпасную перемычку, полный объем носителя, пройдя через батарею, остынет сильнее, чем в описанной схеме. Разница температур приведет к тому, что в каждую следующую квартиру будет поступать все меньше тепловой энергии, крайняя практически не будет прогреваться.
Именно поэтому байпас так важен при обустройстве вертикального однотрубного теплоснабжения. Двухтрубные разводки основываются на самостоятельных магистралях для остывшей и горячей среды, здесь перемычка не нужна.
Небольшая мощность циркуляционного насоса, установленного в загородном доме, компенсируется большими пропускными способностями и диаметром трубопровода.

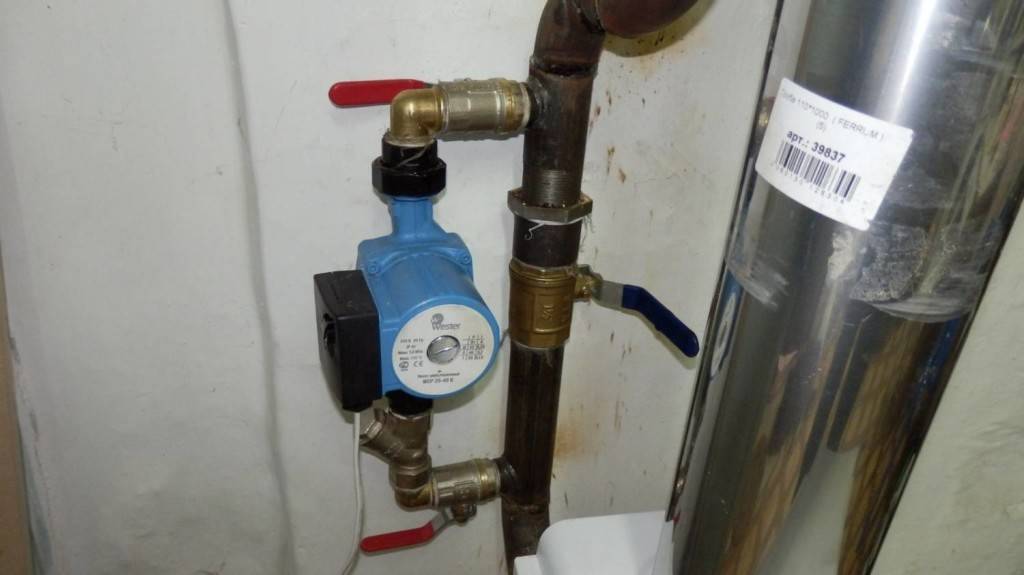

Байпас в узле циркуляционного насоса
Доказывать то, что автономная система отопления частного дома, работающая по принципу принудительной циркуляции теплоносителя – более эффективная и управляемая, наверное, не надо. Установка насоса быстро оправдывает себя и в плане оптимального распределения тепла по помещениям, и в экономичности эксплуатации, и это даже несмотря на то, что сам насос являете потребителем энергии. Даже те хозяева, у которых собранные когда-то системы были рассчитаны на естественную, гравитационную циркуляцию, не отказываются сейчас и от дополнительной установки насосного узла.
Но вот проблема – в ряде местностей не являются каким-либо и ряда вон выходящим явлением перебои в снабжении электроэнергией. Ну а система отопления, завязанная на циркуляционный насос, волей-неволей становится энергозависимой. Хорошо, если продуман вопрос какой-нибудь альтернативной подачи электроэнергии на этот случай – от источника бесперебойного питания или собственного генератора. , хотя и это выручит только на какой-то короткий период. Значит, необходимо спланировать систему отопления так, чтобы она в подобных экстремальных ситуациях могла бы переключаться на работу по принципу естественной циркуляции. И в этом помогает байпас, установленный на насосном узле.
Различные по исполнению, но совершенно одинаковые по принципу действия насосные узлы с байпасом – есть возможность переключения с принудительной на естественную циркуляцию
Такой узел может работать в ручном режиме – при отсутствии электропитания хозяевам необходимо всего лишь переключить краны, перенаправив поток теплоносителя не через байпас с насосом, а напрямую по магистральной трубе. В иных сборках используются клапанные устройства – там поток будет перенаправлен в автоматическом режиме. Еще один вариант – инжекторная схема, без крана и клапана, но ее, честно говоря, не особо хвалят, и советуют все же обратиться к «классике».
В настоящей публикации на насосном узле с байпасом останавливаться не будем. Вовсе не потому, что этот вопрос – не важен. Скорее, наоборот – проблемам выбора и правильной установки циркуляционного насоса, от проведения необходимых расчетов до пошаговой инструкции по самостоятельному монтажу, посвящена отдельная публикация.
Цены на разные виды циркуляционных насосов
циркуляционный насос
Монтаж
байпас в однотрубной системе
байпас на линии сетевого насоса
Существуют 2 варианта установки байпаса совместно с насосом, обеспечивающим циркуляцию воды в одиночном трубопроводе: на новый или старый контур. Разницы между ними ни при монтаже ни при работе отопления нет.
При монтаже байпаса совместно с насосом, необходимо соблюдать следующие правила:
- Во-первых, на главном контуре посреди обводных патрубков обязательно нужно устанавливать перекрывающие трубу элементы. Это позволит теплоносителю течь через обвод с насосом, без эффекта обратного течения.
- Во-вторых, крайне принципиально верно размещать насос на обводной конструкции: ось крыльчатки обязана располагаться в горизонтальной позиции, а крышка с клеймами быть направленной вверх. Если есть нестыковки, крышку можно перекрутить, отвернув четыре крепления на корпусе насоса. Такое позиционирование клейм решает 2 задачи: облегчает к ним доступ для подключения и при протечке снижает вероятность попадания на них жидкости.
- В-третьих, в качестве запора нужно монтировать только шаровой кран, и никак не обратный клапан.
Потому что с клапаном контур начнет функционировать так:
- Работающий насос ускоряет течение воды в контуре.
- Теплоноситель через обвод течет в магистральный трубопровод в противоположные стороны.
- По эффективному вектору она идет без ограничений, а по обратному задерживается обратным клапаном.
- Он автоматически перекрывается и не дает нормально циркулировать воде по двум патрубкам.
Таким образом, создается повышенное давление теплоносителя на тарелку клапана именно после насоса, потому что скорость потока за ним всегда быстрее. По идее, когда насос выключается, теплоноситель уже не воздействует на клапан, который в этом случае не перекрывается.
Это дает возможность жидкости двигаться самотеком по магистральному трубопроводу, не попадая в обвод. Но в действительности, байпас с клапаном функционирует не так как нужно.
Проблема в том, что тарелка клапана генерирует чрезмерное сопротивление сопоставимое целому метру трубы. В условиях гравитационного контура, вода не сможет его преодолеть, и ее циркуляция прекратится полностью.
Прежде чем монтировать обвод в сочетании с обратным клапаном, нужно знать, что на самом деле монтаж насоса на нем не даст никаких преимуществ.
В том случае, если клапан заменяется стандартным шаровым краном, появляется возможность направлять вектор течения воды в контуре.
байпас с насосом
Для того, чтобы установить в отопительный контур байпас с насосом, потребуется следующий набор деталей:
- ввариваемые магистраль патрубки с резьбой;
- монтируемые с двух сторон шаровые краны;
- уголки;
- устанавливаемый перед насосом фильтр предварительной очистки;
- пара американок, для демонтажа насоса на техобслуживание и ремонт.
- Установка перед радиатором. Какое значение имеет. Правила монтажа: как устанавливать.
Перед радиатором обводной элемент устанавливает на случай, если внутри него вода по каким-либо причинам перестанет циркулировать, тогда по обводу ее циркуляция во всем остальном контуре продолжится, несмотря на неисправность одного из элементов.
Он выполняет следующие функции:
- Обеспечивает непрерывное движение теплоносителя по главной магистрали отопления.
- Позволяет регулировать температуру воды в радиаторах.
В системах отопления с одним главным контуром, вода в нем циркулирует, последовательно отдавая тепло 1, 2 и последующему радиаторам. Таким образом, с прохождением через каждый следующий радиатор, тепловая энергия воды уменьшается, а значит, первый элемент отопления будет нагреваться значительно лучше чем последний.
Монтаж байпаса в отоплении позволяет смешивать горячий теплоноситель, из магистрали идущий напрямую с меньшими потерями энергии с тем, который заходит в радиаторы и теряет ее, что позволяет частично компенсировать эти потери прямо на ходу, не дожидаясь его возвращения непосредственно к теплогенератору.
Устройство байпаса:
Правила монтажа:
- Вертикальный монтаж предусматривает подключение радиатора к стояку при помощи пары патрубков. Байпас замыкает их между собой и монтируется перед батареей.
- Между магистральным трубопроводом и обводным элементом не нужно устанавливать какие-либо запоры, это исключает как человеческую оплошность, так и вероятность прекращения циркуляции в случае ее неисправности.
- В горизонтальной однотрубной системе обвод фиксируется в горизонтальной плоскости прямо перед батареей. А для обеспечения циркуляции необходимо выбрать оптимальный его диаметр, по соотношению с магистралью и патрубками.
Конструкция байпаса
Слово «байпас» переводится с английского языка как «обход». То есть, этот узел он создает некий обходной, резервный путь для протекания воды, электроэнергии, газовой среды. Например, в электрических стабилизаторах байпас позволяет временно исключить прохождение электрической энергии через стабилизирующий узел – энергия из городской сети протекает к потребителям по «запасному» пути. Примерно то же самое реализуется в отопительных системах.
Конструкционно байпас представляет собой обходную трубу, врезаемую параллельно котлу, радиаторной батарее или циркуляционному насосу. Например, в случае с радиаторами эта труба соединяет между собой подающую и обратную трубы. В результате теплоноситель протекает не только через отопительный прибор, но и через перемычку. Для чего это нужно – будет рассказано чуть позже, на конкретных примерах.
Фактически система байпас – это не более чем одна металлическая или пластиковая труба, обеспечивающая протекание теплоносителя по альтернативному (запасному, обходному, резервному) пути.
Байпасная линия нередко включает в себя вентили, иногда в количестве нескольких штук. Например, при подключении циркуляционного насоса ставится по одному вентилю перед насосом и после него, еще один вентиль устанавливается непосредственно на байпасе. Такая схема позволяет реализовать переключение между естественной и принудительной циркуляцией. Также монтаж вентилей обеспечивает возможность быстрого и безопасного извлечения насоса для его ремонта или обслуживания.
Что такое байпас
Любой человек нуждается в том, чтобы в доме всегда сохранялось тепло, поэтому старается организовать отопительную систему самым лучшим образом.
Байпас зачастую встречается в:
- Комплексах нефте- и газопроводов;
- В устроенном центральном электроснабжении;
- В системах водоснабжения и водоотведения;
- Системе отопления.
На магистральных нефте- и газопроводах эта конструкция применяется во время проведения профилактических и ремонтных работ, также при авариях. В центральных линиях электроснабжения – при выходе из строя трансформатора, проведении ремонтных работ или обрыве линии проводов. В системах горячего и холодного водоснабжения они задействуются при внештатных ситуациях и авариях.
Зачастую, для устранения различного рода изъянов, отопительная система может нуждаться в серьезных доработках. Bypass предназначен для решения таких проблем. Он представляет собой перемычку в виде отрезка трубы, монтируемого между прямой и обратной проводкой радиатора отопления.
Это устройство широко применяется в системе отопления в случае:
- Наличия циркуляционного насоса;
- Для регулирования уровня температуры;
- Для экономии подачи теплоносителя.
Устанавливается это устройство в отопительных системных конструкциях, где имеется циркуляционный насос или котел, чтобы в случае надобности можно было провести ремонтные работы без остановки системы отопления. Может применяться в индивидуальной системе отопления для регулировки уровня температуры, за счет того, что в устройстве есть краны для распределения потоков воды и регулировки ими. Это устройство помогает регулировать уровень подаваемой обычной воды как частично, так и в полной мере, в зависимости от того, насколько перекрыта труба. За счет этого контролируется уровень нагрева каждой батареи отдельно.
Также это устройство выполняет роль прибора, помогающего экономит расход топлива, поступающего в отопительную систему, при этом поддерживая нужный температурный режим в нормальном состоянии.
Общие сведения об устройстве
Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно
Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству
Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.
Современный байпас для отопления в сборе
Применение
Ниже рассмотрим основные варианты использования устройства:
| Регулировка теплоносителя |
|
| Без электричества | Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции. |
Какие применяются байпасы для отопления и схема их подключения
Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:
- фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
- обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
- циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.
Байпас на отопление с запорными кранами
Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».
Использование в однотрубном отоплении
Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.
Байпас в однотрубном отоплении частного дома
В подобной ситуации помочь может монтаж байпаса.
Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:
- Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
- Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.

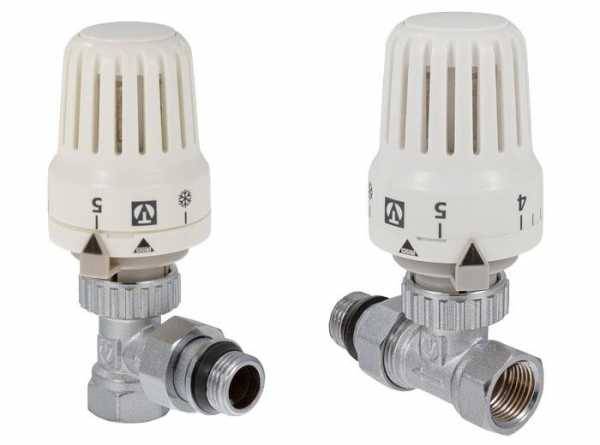

- Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».
Обводная труба и энергозатраты
Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.
Самостоятельная установка байпаса в системе отопления
Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.
Виды байпаса в системе отопления.
Нерегулируемая обводная труба
Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.
При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.
Байпас с ручным управлением
Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.
Автоматический байпас
Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:
Инжекционный автоматический байпас
В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.
Роль байпаса в системе теплых полов
Если вы решили установить в доме систему водяных теплых полов, то без байпасного обвода не обойтись. он является обязательным элементом смесительного узла.
Дело в том, что нагрев теплоносителя в отопительном баке происходит до достижения температуры около 80 градусов. Если настолько горячая жидкость пойдет в пол, вы просто не сможете по нему ходить, поскольку он будет обжигать. Соответственно, необходимо как-то регулировать температурный показатель.
Здесь на помощь приходит трехходовой клапан. Он отделяет количество теплоносителя, необходимое для прогрева системы теплого пола до 45 градусов, не более. Остальная жидкость уходит по байпасному отводу. При этом в нее подмешивается уже охлажденная вода, и все это дело дружно возвращается в котел для дальнейшего подогрева.
Система байпас
Монтаж байпаса на радиаторы в однотрубной системе
Запорная и регулирующая арматура для радиаторов
Варианты подключения радиаторов
Выбор места для установки отопительных приборов
Байпас — отрезок трубопровода, который устанавливается перед отопительным прибором. Его прямое назначение — создания для теплоносителя обводного контура. Это значит, что на байпасе также устанавливается запорная арматура, с помощью которой можно отключать отопительный прибор от системы обогрева.
Установка байпаса имеет ряд плюсов, основные из них:
- Создание комфортных условий в помещениях квартир, домов, дач прочее. С помощью байпаса можно повысить/снизить температуру внутреннего воздуха. Это позволяет избежать ситуаций, когда в помещении слишком жарко или холодно. Создать оптимальный микроклимат во время эксплуатации отопительной системы можно без привлечения специалистов.
- Экономия денежных средств. Теплоноситель расходуется разумно, а значит, что нагревать его нужно меньше. Это позволяет снизить затраты на энергоресурсы. Байпас имеет относительно невысокую цену. Он окупается в минимальные сроки.
Регулировка теплоносителя бывает двух типов:
- качественная. Она предназначена для изменения температуры теплоносителя в трубопроводах и отопительных приборах. Может работать на базе автоматической системы управления.
- количественная. С ее помощью можно изменять (увеличивать или уменьшать) поток теплоносителя в отопительной системе при необходимости.
Диагональное подключение радиаторов в эксплуатации является самым эффективным. Трубопровод подачи теплоносителя подводиться к отопительному прибору сверху. Линия обратки подсоединяется к радиатору снизу, на противоположной стороне. Диагональное подключение позволяет хорошо прогреть отопительный прибор, который имеет большую тепловую мощность (много секций). Обычно данную схему используют в огромных помещениях. Монтаж радиаторов диагональным способом — сложный и трудоемкий. Он требует привлечения опытных, квалифицированных мастеров.
- быстрый и простой монтаж;
- экономия на затратном материале, а также энергоресурсах;
- есть возможность установки байпаса.
Расстояние между полом и радиатором должно быть не меньше, чем 100 мм. Игнорирование этого правила приводит к снижению эффективности работы отопительного прибора. Также производить уборку, ремонт, замену отдельных частей радиатора будет затруднительно. Расстояние между отопительным прибором и стеной должно быть не менее, чем 50 мм. Так радиаторов не будет греть стену, а отдавать свое тепло на повышение температуры внутреннего воздуха.
Причины, по которым стоит провести установку байпаса:
- усовершенствование работы старой системы отопления. Очень удобно, когда денежных средств нет для осуществления замены на современную инженерную сеть.
- защита от аварийных ситуаций. Если радиатор протекает или наоборот задерживает циркуляцию теплоносителя, с помощью байпаса его можно отключить от сети и провести его ремонт или замену. Это обеспечивает жителям квартир, индивидуальных домов высокую степень защиты от порывов и неполадок в работе системе отопления.
- обеспечение нормальной циркуляции теплоносителя в контуре. Насос, который монтируется на байпасе, перекачивает воду внутри системы на высоком уровне, что позволяет осуществлять равномерный нагрев отопительных приборов и создания комфортных условий в разных помещениях квартиры/дома.
Технические данные байпасов:
- Длительный срок службы. Их можно эксплуатировать до 50 лет. Они не дают трещин, устойчивы к внешним механическим воздействиям, гидравлическим ударам, вибрации.
- Влагоустойчивость. Байпасы имеют высокие антикоррозийные свойства, на их поверхности длительное время не появляется ржавчина, плесень, грибок прочее. Это также обеспечивает хорошую гигиеничность.
- Устойчивость к воздействию агрессивных сред. Байпасы можно устанавливать не только в жилых помещениях, но и на улице. Они хорошо противостоят различным погодным условиям. При необходимости байпасы устанавливаются с защитным корпусом. Но это делают в редких случаях.
